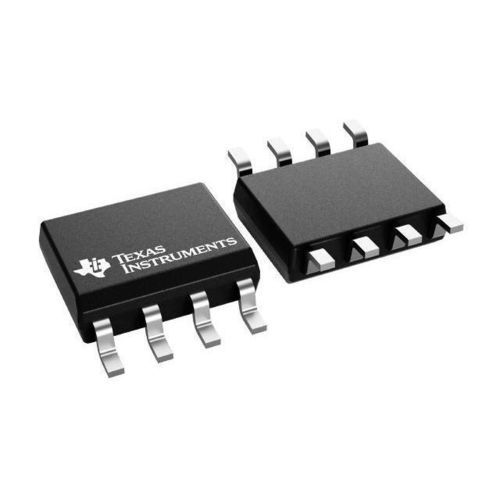

Comparatore per R&S LM393

di alta precisione

Panoramica
LM393 è un comparatore di tensione duale (disponibile anche in versione B: LM393B / LM2903B) composto da due comparatori indipendenti progettati per funzionare con un'unica alimentazione su un ampio intervallo di tensioni. Le versioni B offrono offset ridotto, correnti di bias e di alimentazione inferiori, ritardo di propagazione ridotto e maggiore robustezza ESD (2 kV HBM) tramite clamp dedicate. La corrente di riposo è sostanzialmente indipendente dalla tensione di alimentazione.

Caratteristiche principali

• Comparatore di tensione duale (famiglia LM393); versioni B disponibili (LM393B, LM2903B)
• Miglioramenti della versione B:
  • Valore massimo fino a 38 V
  • Classificazione ESD (HBM): 2 kV
  • Basso offset d'ingresso (tip. fino a 0,37 mV)
  • Bassa corrente di bias d'ingresso (tip. ≈3,5 nA)
  • Basso consumo (≈200 µA per comparatore nella versione B)
  • Tempi di risposta più rapidi (≈1 µs nella versione B)
  • Disponibile in package WSON 2 x 2 mm per alcune varianti
• Sostituzione drop‑in per LM293, LM393 e LM2903 (gradi A e V)
• Intervallo di ingresso in modalità comune include massa; intervallo differenziale fino a ±38 V a seconda della variante
• Uscite open‑collector / open‑drain compatibili con logiche TTL, MOS e CMOS

Parametri tecnici
Numero di canali: 2
Tipo di uscita: Open‑collector / Open‑drain
Tempo di propagazione (tip): 1,3 µs (versione B ≈1 µs)
Intervallo di alimentazione: 2 V (min) – 36 V (max tip); la versione B può essere qualificata fino a 38 V
Corrente di quiescenza per comparatore (tip): 0,225 mA (tabella) / ≈200 µA indicata per versione B
Offset d'ingresso (Vos) a 25 °C (max): 5 mV (versione B può essere inferiore ≈0,37 mV)
Corrente di bias d'ingresso (max): 50 nA (versione B tip. ≈3,5 nA)
VICR min–max: 0 V – 34,5 V
Temperatura operativa: 0 °C – 70 °C
ESD (HBM): 2 kV (versione B)

Opzioni di package
PDIP (P) | 8 pin | area ≈92,51 mm² (9,81 x 9,43 mm)
SOIC (D) | 8 pin | area ≈29,4 mm² (4,9 x 6 mm)
SOP (PS) | 8 pin | area ≈48,36 mm² (6,2 x 7,8 mm)
TSSOP (PW) | 8 pin | area ≈19,2 mm² (3 x 6,4 mm)
VSSOP (DGK) | 8 pin | area ≈14,7 mm² (3 x 4,9 mm)
WSON (selezione) | package 2 x 2 mm (alcune varianti)

Applicazioni e note

• Rilevamento di soglie, conversione di livelli e comparazioni di tensione in sistemi elettronici e industriali
• Adatto quando sono richiesti basso consumo e funzionamento con singola alimentazione
• Verificare il datasheet della versione B per parametri migliorati e limiti estesi prima di procedere alla sostituzione
