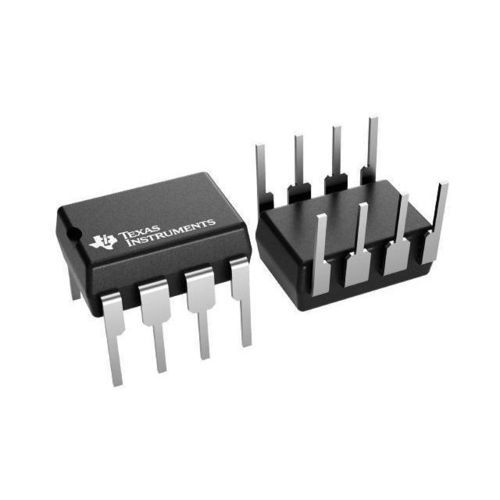

Amplificatore operazionale LM358

comparatoreanalogicocon filtrazione

Panoramica
LM358 è un amplificatore operazionale duale che offre due canali con stabilità in guadagno unitario e un ampio intervallo di alimentazione per applicazioni industriali e embedded generiche. Le varianti di nuova generazione (LM358B, LM2904B/BA) forniscono offset inferiore, corrente di riposo ridotta e filtraggio EMI/RF integrato per prestazioni migliorate.

Descrizione principale
La famiglia LM358 presenta un intervallo di ingresso in common‑mode che include massa, basso offset d'ingresso e buona tolleranza alla tensione differenziale. La GBW tipica è ~0,7 MHz; le varianti B/BA aumentano la banda e riducono la corrente di riposo. I dispositivi sono adatti ad ambienti sensibili al costo e applicazioni esigenti che richiedono robustezza ESD e immunità EMI.

Funzioni

• Intervallo di tensione di alimentazione: 3 V a 30 V (fino a 36 V per alcune varianti B/BA)
• Corrente di riposo: ~300–350 µA per canale (tipica, dipende dalla variante)
• Banda in guadagno unitario: ~0,7 MHz (LM358); ~1,2 MHz (LM358B/BA)
• Intervallo di ingresso common‑mode include massa (consente il rilevamento vicino a 0 V)
• Basso offset d'ingresso: fino a 2–3 mV a seconda della variante
• Filtri RF/EMI integrati e maggiore protezione ESD sulle varianti B/BA

Scheda tecnica
Fare riferimento alla scheda tecnica "Industry‑Standard Dual Operational Amplifiers" (Rev. AB) per caratteristiche elettriche complete, piedinature e linee guida applicative.

Package e media

• Package comuni: PDIP, SOIC, SOP, TSSOP, VSSOP, SOT23‑8
• Diagramma funzionale e disegni dei package disponibili

Descrizione (dettagliata)
Le varianti LM358B/LM2904B introducono miglioramenti quali offset tipico inferiore (≈300 µV tipico citato per B/BA), corrente di riposo ridotta (~300 µA per amplificatore), maggiore robustezza ESD (es. 2 kV HBM per alcune varianti) e filtraggio EMI/RF integrato, adatti a impieghi più gravosi e progetti con limitazioni di spazio.

Caratteristiche / specifiche tecniche

• Numero di canali: 2
• Tensione totale di alimentazione (max): 30 V
• Tensione totale di alimentazione (min): 3 V
• Rail-to-rail: ingresso fino a V− (common‑mode include massa)
• GBW (typ): 0,7 MHz (LM358); ~1,2 MHz (B/BA)
• Slew rate (typ): 0,3 V/µs
• Vos (max a 25 °C): fino a 7 mV (catalogo); 3 mV (A/B); 2 mV (BA)
• Iq per canale (typ): 0,35 mA (tipico); ~0,3 mA per B/BA
• Vn a 1 kHz (typ): 40 nV/√Hz
• Intervallo di temperatura di funzionamento: 0 a 70 °C
• CMRR (typ): 80 dB
• Iout (typ): 30 mA
• Architettura: Bipolare
• Package rappresentativi: PDIP (8 pin), SOIC (8 pin), SOP, TSSOP, VSSOP, SOT23‑8
