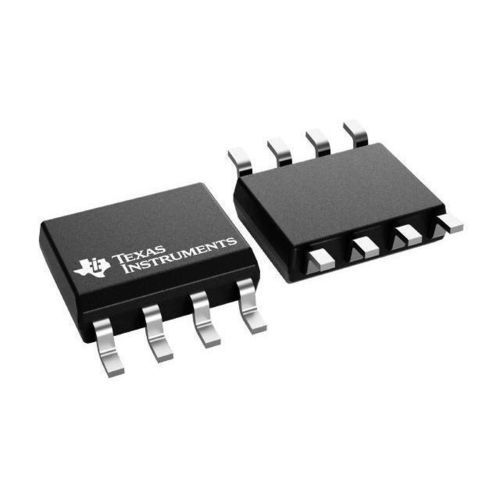

Amplificatore audio OPA2134

operazionaleanalogicoa 2 canali

Panoramica
L'OPA2134 è un amplificatore operazionale audio dual con ingresso FET della famiglia OPAx134, specificato per applicazioni audio a bassa distorsione e basso rumore. Presenta uno stadio d'ingresso FET vero, ampio swing di uscita (fino a ~1 V dai rail), stabilità in guadagno unitario e funzionamento stabile con carichi capacitivi. Disponibile nelle varianti single, dual e quad e nei package PDIP, SOIC e SO‑14. Sono forniti modelli SPICE e design di riferimento per la convalida del progetto.

Caratteristiche principali

• Burr-Brown™ Audio; architettura con ingresso FET ottimizzata per audio
• Ultra‑bassa distorsione: THD+N tip. 0,00008 % a 1 kHz
• Basso rumore: Vn tip. 8 nV/√Hz a 1 kHz
• Ingresso True FET: bassa corrente di polarizzazione (IB ≈ 5 pA tip.)
• Alta velocità: slew rate tip. 20 V/µs; GBW tip. 8 MHz
• Ampio intervallo di alimentazione: funzionamento single o dual, ±2,5 V a ±18 V (tensione totale 5 V a 36 V)
• Stabile in guadagno unitario; bassa diafonia in dual/quad grazie a circuiti indipendenti

Dettagli prodotto
Il dispositivo è stabile in guadagno unitario e specificato per funzionamento da –40 °C a +85 °C. Le versioni dual e quad usano canali indipendenti per minimizzare la diafonia e mantenere un comportamento dinamico stabile su una gamma di carichi, incluse alte capacità. Package tipici: PDIP a 8 pin e SOIC per single/dual; SO‑14 per quad. Modelli SPICE e file di simulazione di riferimento (PSpice/TINA‑TI) disponibili per la convalida a livello di sistema.

Specifiche tecniche

• Numero di canali: 2 (dual)
• Tensione di alimentazione totale (min): 5 V
• Tensione di alimentazione totale (max): 36 V
• Prodotto guadagno‑banda (GBW, tip.): 8 MHz
• Slew rate (tip.): 20 V/µs
• Rail‑to‑rail: No
• Tensione di offset d'ingresso Vos (max, 25 °C): 2 mV
• Corrente di riposo per canale (tip.): 4 mA
• Rumore d'ingresso Vn a 1 kHz (tip.): 8 nV/√Hz
• THD+N a 1 kHz (tip.): 0,00008 %
• Corrente di uscita Iout (tip.): 0,04 A
• Architettura: ingresso FET (JFET)
• CMRR (tip.): 100 dB
• Corrente di polarizzazione d'ingresso (max): 100 pA
• Intervallo di temperatura di funzionamento: –40 °C a +85 °C
