Amplificatore di tensione AMC0230D

differenzialedi misuradi isolamento

Breve descrizione
La famiglia AMC0x30D comprende amplificatori galvanicamente isolati di precisione con ingresso ad alta impedenza ±1 V e uscita differenziale a guadagno fisso. Il dispositivo è ottimizzato per misurare tensioni da sorgenti ad alta impedenza (ad es. partitori resistivi) e fornisce un'uscita differenziale insensibile agli spostamenti di massa, consentendo trasmissioni su lunghe distanze.

Parametri chiave

• Tipo di dispositivo: Rilevamento tensione
• Intervallo di ingresso (pp): ±1 V
• Tipo di uscita: Differenziale, guadagno fisso 2 V/V
• Impedenza d'ingresso: 2,4 GΩ (tip.)
• Classe di isolamento: Basic (AMC0230D)
• Tensione di isolamento sopportata (VISO): 3000 Vrms (package D)
• Tensione di isolamento di lavoro (VIOWM): 800 Vrms
• Isolamento transitorio (VIOTM): 4250 Vpk
• CMTI (min): 150 kV/µs (≈150 V/ns)
• Creepage / clearance (min): 4 mm
• Temperatura di esercizio: −40°C a +125°C

Funzionalità

• Intervallo di ingresso lineare ±1 V
• Molto alta impedenza d'ingresso (~2,4 GΩ) per carico minimo della sorgente
• Range di alimentazione: VDD1 = 3,0–5,5 V; VDD2 = 3,0–5,5 V
• Guadagno fisso: 2 V/V
• Uscita differenziale immune agli spostamenti di massa
• Bassi errori in DC:
  • Errore di offset: ±0,8 mV (max)
  • Deriva di offset: ±10 µV/°C (max)
  • Errore di guadagno: ±0,25 % (max)
  • Deriva del guadagno: ±40 ppm/°C (max)
  • Non linearità: ±0,025 % (max)
• Alta CMTI: 150 V/ns (min)
• Bassa EMI: conforme a CISPR‑11 e CISPR‑25
• Certificazioni di sicurezza: DIN EN IEC 60747‑17 (VDE 0884‑17), UL1577
• Opzioni package: SOIC 8 pin (D), body ampio/ristretto

Materiali disponibili (descrizioni)

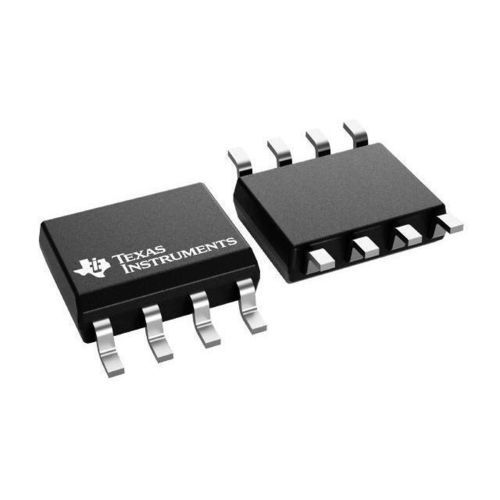

Immagine applicazione tipica disponibile. Immagine layout consigliato disponibile. Immagine package disponibile (D, 8 pin).

Specifiche tecniche

• Famiglia modello: serie AMC0x30D
• Guadagno fisso: 2 V/V
• Offset ingresso (max): 0,008 V (8 mV)
• Deriva offset (tip): 1 µV/°C
• VISO (sopportato): 3000 Vrms (basic, package D)
• VIOTM (transitorio): 4250 Vpk
• VIOWM (lavoro): 800 Vrms
• Creepage/clearance min: 4 mm
• Area package (es.): 29,4 mm² (≈4,9 x 6 mm)
• Temperatura di esercizio: −40°C a +125°C
