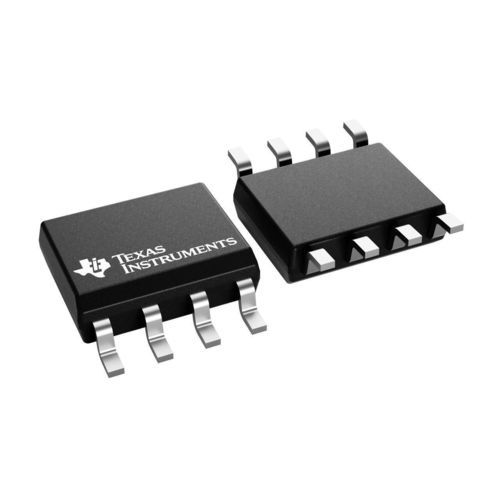

Microchip analogico OPA2333

a 2 canali

Panoramica
OPA2333 è un amplificatore operazionale CMOS duale a zero‑drift che utilizza una tecnica proprietaria di auto‑calibrazione per ottenere una tensione di offset molto bassa (10 µV max) e una deriva prossima a zero nel tempo e con la temperatura. Progettato per applicazioni a bassa tensione e basso consumo, offre ingressi ad alta impedenza con un range di modo comune circa 100 mV oltre i rail e uscite rail‑to‑rail che si avvicinano ai rail (~50 mV).

Descrizione della famiglia
La famiglia OPAx333 evita il crossover tipico degli stadi a input complementari, preservando la linearità differenziale quando si pilotano ADC. OPA333 (single) e OPA2333 (dual) sono disponibili in diversi package miniaturizzati; tutte le versioni sono specificate per funzionamento da −40 °C a 125 °C e supportano alimentazioni singole o doppie da 1,8 V a 5,5 V.

Caratteristiche principali

• Bassa tensione di offset: 10 µV (max)
• Deriva quasi nulla: 0,05 µV/°C (max)
• Rumore a bassa frequenza (0,01–10 Hz): 1,1 µVpp
• Bassa corrente di quiescenza: 17 µA per canale (typ)
• Operazione con singola alimentazione: 1,8–5,5 V
• Ingressi/uscite rail‑to‑rail
• Alta impedenza d'ingresso e ampio range di modo comune
• Package micro disponibili (VSON, SOIC, VSSOP, SC70, SOT‑23)

Parametri selezionati

• Numero di canali: 2 (dual)
• Intervallo di alimentazione: 1,8 V a 5,5 V
• Vos (25 °C, max): 10 µV
• Deriva di offset (typ): 0,02 µV/°C
• Corrente di bias d'ingresso (max): 200 pA
• GBW (typ): 0,35 MHz
• Slew rate (typ): 0,16 V/µs
• Corrente di quiescenza per canale (typ): 17 µA
• Rumore Vn a 1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Corrente di uscita (Iout, typ): 5 mA
• Temperatura operativa: −40 °C a 125 °C
• Architettura: CMOS, auto‑calibrazione zero‑drift
• Margine modo comune d'ingresso: ≈ −0,1 V / +0,1 V rispetto ai rail
• Margine di escursione in uscita rispetto ai rail: ≈ ±0,03–0,05 V

Package (esempi)
Package comuni: VSON 8 pin (3×3 mm), SOIC 8 pin, VSSOP 8 pin; OPA333 disponibile in package a 5 pin (SOT‑23, SC70).

Applicazioni

• Front‑end sensori di precisione a basso consumo
• Stadi driver ADC che richiedono basso offset e bassa deriva
• Sistemi alimentati a batteria e a bassa tensione
• Amplificazione di precisione in progetti con limitazioni di spazio

Specifiche tecniche

• Modello: OPA2333 (dual, zero‑drift)
• Canali: 2
• Alimentazione: 1,8–5,5 V
• Vos (max, 25 °C): 10 µV
• Deriva di offset (typ): 0,02 µV/°C
• Iq per canale (typ): 17 µA
• Bias d'ingresso (max): 200 pA
• GBW (typ): 0,35 MHz
• Vn @1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Slew rate (typ): 0,16 V/µs
• Iout (typ): 5 mA
• Temperatura di esercizio: −40 °C a 125 °C
• Package (esempi): SOIC 8 pin, VSON 8 pin (3×3 mm), VSSOP 8 pin, SOT‑23, SC70
