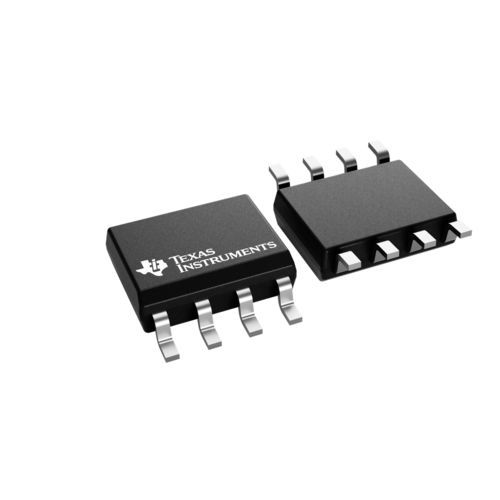

Circuito integrato sensore di misura di corrente shunt INA219

su circuito stampatoper circuito stampatoPCB

Panoramica L'INA219 è un monitor di shunt di corrente e potenza con interfaccia compatibile I2C o SMBus. Il dispositivo misura la caduta di tensione sullo shunt e la tensione di alimentazione del bus con tempi di conversione e filtraggio programmabili. Un valore di calibrazione programmabile e un moltiplicatore interno permettono letture dirette della corrente in ampere; un registro moltiplicatore aggiuntivo calcola la potenza in watt. L'interfaccia I2C/SMBus supporta 16 indirizzi programmabili. L'INA219 è disponibile in due classi di precisione, A e B (B = precisione maggiore). Rileva shunt su bus da 0 a 26 V e funziona con una singola alimentazione da 3 a 5,5 V, con consumo massimo di 1 mA. Intervallo di temperatura di funzionamento: −40 °C a 125 °C.

Funzioni chiave

• Rileva tensioni di bus da 0 a 26 V
• Riporta corrente, tensione bus e potenza
• 16 indirizzi I2C/SMBus programmabili
• Alta precisione fino a 0,5 % (INA219B)
• Tempi di conversione e filtraggio digitale programmabili
• Registri di calibrazione per lettura diretta della corrente in ampere
• Disponibile in package SOT-23-8 e SOIC-8

Specifiche tecniche

• Tensione in modalità comune (max): 26 V
• Tensione in modalità comune (min): 0 V
• Interfaccia digitale: I2C, SMBus
• Risoluzione: 12 bit
• Offset di ingresso (±) (max): 50 µV, 100 µV (a seconda della classe)
• Deriva offset ingresso (±) (max): 0,5 µV/°C
• Deriva offset ingresso (±) (tip): 0,1 µV/°C
• Guadagno di tensione (V/V): 0,125, 0,25, 0,5, 1
• CMRR (min): 100 dB
• Tensione di alimentazione (max): 5,5 V
• Tensione di alimentazione (min): 3 V
• Corrente di alimentazione Iq (max): 1 mA
• Errore di guadagno (%): 0,3, 0,5
• Deriva errore di guadagno (±) (max): 83, 167 ppm/°C
• Caratteristiche: misura bidirezionale, monitor di potenza integrato, guadagno programmabile
• Numero di canali: 1
• Precisione misura potenza: 0,8 %, 1 % (a seconda della classe/configurazione)
• Classificazione: Catalogo
• Intervallo di temperatura operativa: -40 a 125 °C

Applicazioni

• Gestione e monitoraggio dell'alimentazione
• Misura di corrente e potenza in sistemi alimentati a batteria
• Monitoraggio dei consumi e dell'efficienza energetica
• Front-end di misura per protezione e contabilizzazione
