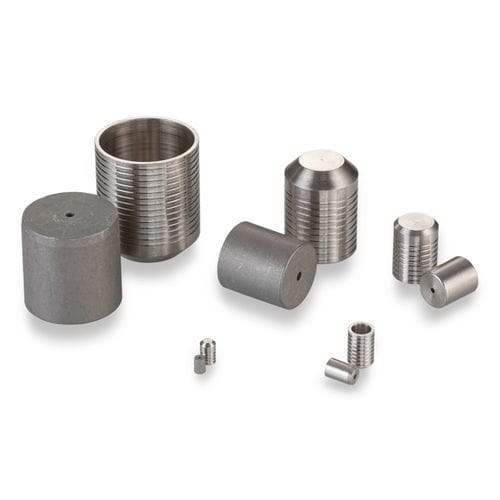

Tappo cilindrico PLGA1871400A

filettatoin lega di nickeldi formatura

Questo membro della nostra classica famiglia di tappi Lee è realizzato in Monel, una lega di nichel che offre un'eccezionale resistenza alla corrosione in una varietà di applicazioni. I tappi Lee continuano ad essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo si "mordano" nel materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,656 pollici. - Diametro del tappo: 0,187 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 28,000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel Prestazioni generali - Pressione di prova (psi x 1000): Classe 1: 18, Classe 2: 24, Classe 3: 28 Materiali - Perno: R405 Monel, Specifica: QQ-N-281, Finitura: Cera - Tappo: R405 Monel, Specifica: QQ-N-281, Finitura: - Numeri di parte e specifiche - Numero di parte: PLGA1871400A, Dimensione: Lungo, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Peso (g): 0,95, A Min.: 0,253, N Dia. Rif.: 0,156, W Min.: 0,063, Diametro di alesatura Classe 1: 0,1875 - 0,19, Diametro di alesatura Classe 2: 0,1875 - 0,189, Diametro di alesatura Classe 3: 0,1875 - 0,188 Parti di ricambio e accessori - Numero di parte: CUTA1870203A, Descrizione: Set di strumenti di installazione - Numero di parte: CUTA1870103B, Descrizione: Set di strumenti di estrazione - Numero di parte: CUTA1871103A, Descrizione: Calibro - Numero di parte: PLGA1971400A, Descrizione: Tappo Lee sovradimensionato lungo - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. - Per ulteriori informazioni: Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A34 - Involucro CAD: Modello lungo del tappo Lee Monel 187 (il download richiede l'invio del modulo) - Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee (il download richiede l'invio del modulo) - Strumenti di installazione e produzione: CUTA1870203A: Strumento di installazione del tappo, CUTA1870103B: Set di strumenti di estrazione del tappo, CUTA1871103A: Calibro del tappo (i download richiedono l'invio del modulo) - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee - Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo - Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Fatti chiave sul prodotto: - Diametro del tappo: 0,187 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 28,000 psi - Materiale del tappo: Monel - Materiale della custodia: Monel
