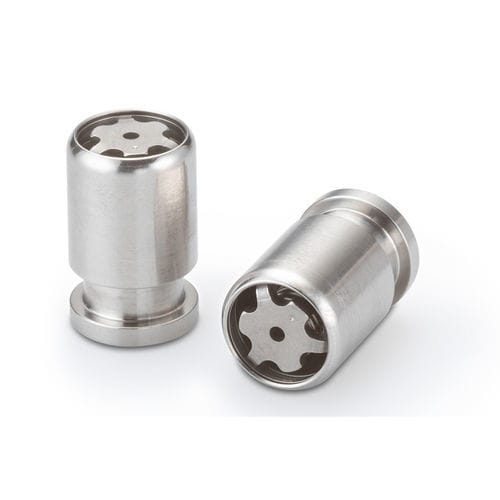

Valvola di ritegno a cartuccia CKBA series

a fungoin acciaio

Questa valvola di ritegno a cartuccia ha un diametro di soli 0,483 pollici e una lunghezza di 0,76 pollici. Il suo design unico massimizza il flusso libero in un pacchetto molto corto e compatto. La valvola è ideale per applicazioni con portate fino a 22 GPM. - Valvole di ritegno a stantuffo - Diametro: 0,5 pollici - Tasso di Lohm: 14 Lohms max - Pressioni operative: Fino a 5000 psi - Perdita: 1 goccia / ora a 5000 psi Prestazioni Generali - Perdita massima nella direzione controllata a 5 psid: 1 goccia / minuto - Perdita massima nella direzione controllata a 1000-5000 psid: 1 goccia / ora - Tasso di Lohm a 15 psid e oltre: 14 Lohms massimo - Pressione nominale del sistema: Fino a 5000 psi - Peso nominale: 9 grammi - Fluido di prova: MIL-PRF-83282 a 85°F Materiali - Corpo: 15-5PH CRES, AMS 5659 - Stantuffo: 440C CRES, AMS 5630 - Molla: 17-7PH CRES, AMS 5678 - Fermaglio: 304 CRES, QQ-P-35 - Gabbia: 304 CRES, ASTM A 666 - Finitura: Tutte le parti CRES passivate. Numeri di Parte e Specifiche - CKBA0500601A: Pressione di apertura (psid): 1,5 Massimo, Tasso di Lohm: 14 Lohms Massimo - CKBA0500605A: Pressione di apertura (psid): 5 ± 3, Tasso di Lohm: 14 Lohms Massimo Immagini Tecniche Aggiuntive - Curva di flusso: Prestazioni della valvola su MIL-PRF-83282 a 85°F - Vista in sezione trasversale: Configurazione del flusso libero in avanti - Vista dimensionale: Tutte le dimensioni sono in pollici - Dettagli del foro di installazione: Tutte le dimensioni sono in pollici Fatti Chiave sul Prodotto - Valvole di ritegno a stantuffo - Diametro: 0,5 pollici - Tasso di Lohm: 14 Lohms max - Pressioni operative: Fino a 5000 psi - Perdita: 1 goccia / ora a 5000 psi
