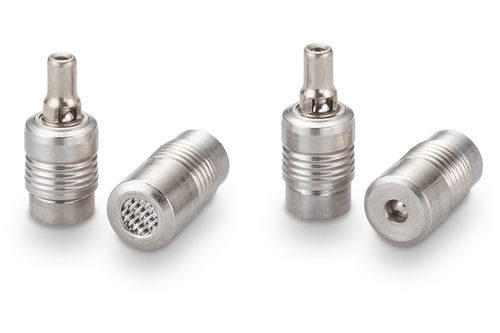

Valvola di ritegno a cartuccia CCFM series

di protezionein acciaio inossidabileassiale

Questa valvola unidirezionale senza filettatura, in stile cartuccia, è progettata per l'installazione in collettori metallici. La valvola presenta l'estremità di bloccaggio collaudata sul campo di The Lee Company, che garantisce un fissaggio sicuro senza la necessità di filettature, O-ring o sigillanti. Con un design completamente in acciaio inossidabile e un sedile metallico di alta qualità, la valvola offre bassa perdita, pressioni di apertura ripetibili e lunga durata. I modelli sono disponibili con uno schermo di sicurezza integrale per una maggiore protezione contro la contaminazione e una sfera in ceramica. La valvola è testata al 100% delle sue prestazioni. - Configurazione di montaggio: Inserimento - Nel metallo - Diametro: 5,47 mm - Tasso di Lohm: Fino a 250 Lohms - Pressione massima di lavoro: 280 Bar - Tipo di sedile della valvola: Metallo su metallo Prestazioni generali - Tasso di Lohm: 250 Lohms (NON FILTRATO), 400 Lohms (FILTRATO) - Perdita a 172 kPa (25 psid) su aria: 10 SCCM (max) - Pressione massima di lavoro, direzione controllata: 280 Bar - Differenziale di pressione massima di lavoro, direzione del flusso: 40 Bar - Dimensione dello schermo: N/A (NON FILTRATO), 125 micron (FILTRATO) - Forza di installazione: 625 kgf (max) Materiali - Corpo: Acciaio inossidabile 303 - Gabbia: Acciaio inossidabile 305 - Spillo: Acciaio inossidabile 416 o 303 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C o ceramica - Schermo: Acciaio inossidabile 316 Fatti chiave sul prodotto - Configurazione di montaggio: Inserimento - Nel metallo - Diametro: 5,47 mm - Tasso di Lohm: Fino a 250 Lohms - Pressione massima di lavoro: 280 Bar - Tipo di sedile della valvola: Metallo su metallo Parti di ricambio e accessori - Numero di parte: CCRT0900120S - Descrizione: Strumento di installazione Serie 558 Caratteristiche / Specifiche tecniche - Valvola unidirezionale senza filettatura, in stile cartuccia - Progettata per l'installazione in collettori metallici - Estremità di bloccaggio collaudata sul campo per un fissaggio sicuro - Non sono necessarie filettature, O-ring o sigillanti - Design completamente in acciaio inossidabile - Sedile metallico di alta qualità - Bassa perdita - Pressioni di apertura ripetibili - Lunga durata - Modelli disponibili con schermo di sicurezza integrale e sfera in ceramica - Testata al 100% delle sue prestazioni
