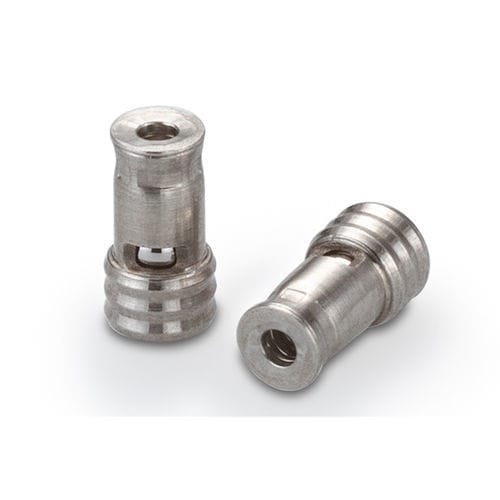

Valvola di ritegno a cartuccia CCPI series

push-inper alloggiamento in plasticaper applicazioni mediche

Questa valvola di ritegno a cartuccia è progettata specificamente per l'installazione in molti raccordi medici comuni e alloggiamenti in plastica. La valvola può essere installata in entrambe le direzioni, fornendo capacità di flusso in avanti o inverso. La valvola presenta una costruzione interamente in acciaio inossidabile che garantisce compatibilità con una vasta gamma di fluidi e gas. Inoltre, è disponibile con una sfera in ceramica per una migliore resistenza alla corrosione. Un sedile in metallo di alta qualità offre bassa perdita, pressione di apertura ripetibile e lunga durata. La valvola è testata funzionalmente al 100% per garantire le prestazioni. - Configurazione di montaggio: Inserimento a pressione - In plastica - Diametro: 2,54 mm - Tasso di Lohm: 750 Lohms - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento - Tipo di sedile della valvola: Metallo su metallo Prestazioni generali - Tasso di Lohm: 750 Lohms - Perdita: 10 SCCM (max) a 500 kPa (72,5 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Fermata: Acciaio inossidabile 303 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C o ceramica Numeri di parte e specifiche - CCPI2510000S: 750 Lohms, 0 kPa (senza molla), Acciaio inossidabile 440C, 1INST012735S - CCPI2510004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Acciaio inossidabile 440C, 1INST012735S - CCPI2510007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Acciaio inossidabile 440C, 1INST012735S - CCPI2510014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Acciaio inossidabile 440C, 1INST012735S - CCPI2510040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Acciaio inossidabile 440C, 1INST012735S - CCPI2580000S: 750 Lohms, 0 kPa (senza molla), Ceramica, 1INST012735S - CCPI2580004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Ceramica, 1INST012735S - CCPI2580007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Ceramica, 1INST012735S - CCPI2580014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Ceramica, 1INST012735S - CCPI2580040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Ceramica, 1INST012735S Parti di ricambio e accessori - CCRT0024277S: Strumento di installazione in avanti a pressione da 2,5 mm - CCRT0048048S: Strumento di installazione inversa a pressione da 2,5 mm - Curva di flusso, sezione trasversale, dettagli dimensionali e del foro di installazione: Vedere le immagini nella galleria per disegni di riferimento e curve di prestazione. Fatti chiave sul prodotto: - Configurazione di montaggio: Inserimento a pressione - In plastica - Diametro: 2,54 mm - Tasso di Lohm: 750 Lohms - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento - Tipo di sedile della valvola: Metallo su metallo Procedure di installazione: - Procedure di installazione in avanti e inversa disponibili (vedere documenti). - Strumenti di installazione e produzione: Numero di disegno dello strumento in avanti: CCRT0024277S, Numero di disegno dello strumento inverso: CCRT0048048S Involucro CAD: - Modello di valvola di ritegno a pressione da 2,5 mm disponibile (vedere sezione CAD). Manuale: - Manuale di MicroIdraulica Industriale di Soluzioni Automobilistiche e Industriali (vedere documenti). Specifiche tecniche / Caratteristiche: - Valvola di ritegno a cartuccia per raccordi medici e alloggiamenti in plastica - Installazione bidirezionale (flusso in avanti o inverso) - Costruzione interamente in acciaio inossidabile; sfera in ceramica opzionale - Bassa perdita, pressione di apertura ripetibile, lunga durata - Testato funzionalmente al 100% - Corpo: Acciaio inossidabile 303 - Fermata: Acciaio inossidabile 303 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C o ceramica - Tasso di Lohm: 750 Lohms - Perdita: 10 SCCM (max) a 500 kPa (72,5 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative
