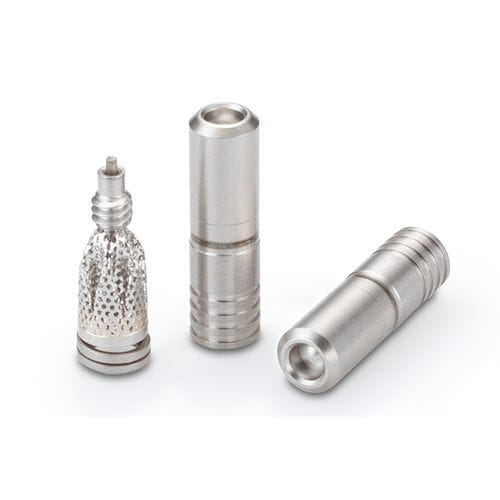

Valvola di ritegno a fungo CKFA series

in miniatura

Questa valvola di ritegno in miniatura ha un diametro di soli 0,187 pollici e una lunghezza di 0,62 pollici. Questa valvola presenta un design a stantuffo per massimizzare il flusso libero in una direzione e prevenire il flusso nell'altra direzione. È ideale per applicazioni con portate fino a 3 GPM. È disponibile uno schermo di sicurezza integrale per una maggiore protezione contro la contaminazione. - Valvole di ritegno a stantuffo - Diametro: 0,187 pollici - Tasso di Lohm: 100 Lohms max - Pressioni operative: Fino a 4000 psi - Perdita: 1 goccia / ora a 4000 psi Prestazioni Generali - Pressione di apertura: 5 ± 3 o 1 ± 0,5 psid - Perdita massima nella direzione controllata a 5 psid: 1 goccia / minuto - Perdita massima nella direzione controllata a 1000-4000 psid: 1 goccia / ora - Tasso di Lohm a 15 psid e oltre: Non schermato: 100 Lohms, Schermato: 140 Lohms - Pressione nominale del sistema: Fino a 4000 psi - Peso nominale: Non schermato: 1,4 grammi, Schermato avanti: 1,8 grammi, Schermato indietro: 1,55 grammi - Dimensione del foro dello schermo disponibile: 0,015 pollici nominale - Fluido di prova: MIL-PRF-83282 a 85°F Materiali - Corpo: 304 CRES, AMS 5639 - Spillo: 17-4PH CRES, AMS 5643 - Stantuffo: 15-5PH CRES, AMS 5659 - Molla: 17-7PH CRES, AMS 5678 - Sede della molla: 304 CRES, AMS 5639 - Schermo (solo versione schermata inversa): 303 CRES, QQ-S-763C - Schermo (solo versione schermata avanti): 304L CRES, ASTM A 666 - Brasatura (solo versione schermata avanti): AMS 4774 - Perno (solo versione schermata avanti): 303 CRES, QQ-S-763C Finitura: Tutte le parti CRES passivate. Gli spilli sono precerati. Non sgrassare. Non lubrificare. Numeri di Parte & Specifiche - CKFA1876205A: Pressione di apertura: 5 ± 3, Tasso di Lohm: 100 Lohms Massimo, Direzione del flusso: Avanti - CKFA1876201A: Pressione di apertura: 1 ± 0,5, Tasso di Lohm: 100 Lohms Massimo, Direzione del flusso: Avanti - CKRA1876205A: Pressione di apertura: 5 ± 3, Tasso di Lohm: 100 Lohms Massimo, Direzione del flusso: Indietro - CKRA1876201A: Pressione di apertura: 1 ± 0,5, Tasso di Lohm: 100 Lohms Massimo, Direzione del flusso: Indietro - CKFA1875205A: Pressione di apertura: 5 ± 3, Tasso di Lohm: 140 Lohms Massimo, Dimensione del foro dello schermo: 0,015, Direzione del flusso: Avanti - CKFA1875201A: Pressione di apertura: 1 ± 0,5, Tasso di Lohm: 140 Lohms Massimo, Dimensione del foro dello schermo: 0,015, Direzione del flusso: Avanti - CKRA1875205A: Pressione di apertura: 5 ± 3, Tasso di Lohm: 140 Lohms Massimo, Dimensione del foro dello schermo: 0,015, Direzione del flusso: Indietro - CKRA1875201A: Pressione di apertura: 1 ± 0,5, Tasso di Lohm: 140 Lohms Massimo, Dimensione del foro dello schermo: 0,015, Direzione del flusso: Indietro Parti di Ricambio & Accessori - CUTA1870110C: Set di strumenti di installazione / estrazione - CKFA1870005A: Spillo di ricambio - CUTA1870228C: Set di strumenti di installazione / estrazione dello schermo avanti - FSSA1870150B: Schermo avanti di ricambio - Curve di flusso e viste in sezione trasversale disponibili per configurazioni non schermate e schermate. - Dettagli dimensionali e del foro di installazione forniti come riferimento (tutte le dimensioni in pollici). Specifiche Tecniche - Tipo di valvola: Valvola di ritegno a stantuffo - Diametro: 0,187 pollici - Lunghezza: 0,62 pollici - Portata: Fino a 3 GPM - Tasso di Lohm: 100 Lohms max (non schermato), 140 Lohms max (schermato) - Pressione operativa: Fino a 4000 psi - Perdita: 1 goccia/ora a 4000 psi - Dimensione del foro dello schermo: 0,015 pollici (versioni schermate) - Materiale del corpo: 304 CRES - Materiale della molla: 17-7PH CRES - Materiale dello stantuffo: 15-5PH CRES - Materiale dello spillo: 17-4PH CRES - Peso: 1,4g (non schermato), 1,8g (schermato avanti), 1,55g (schermato indietro) - Fluido di prova: MIL-PRF-83282 a 85°F
