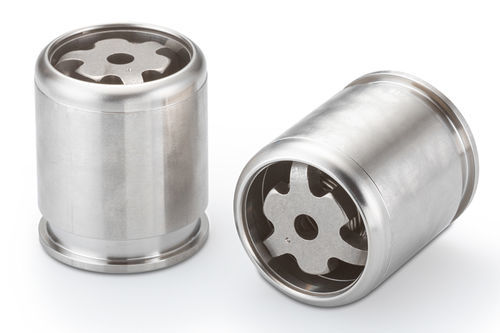

Valvola di ritegno a cartuccia CKBA series

a fungoin acciaio inossidabile

Questa valvola di ritegno a cartuccia ha un diametro di soli 0,989 pollici e una lunghezza di 1,1 pollici. Il suo design unico massimizza il flusso libero in un pacchetto molto corto e compatto. È ideale per applicazioni con portate fino a 80 GPM. - Valvole di ritegno a otturatore - Diametro: 1 pollice - Tasso di Lohm: 3,5 Lohms max - Pressioni operative: Fino a 5000 psi - Perdita: 1 goccia / ora a 5000 psi Prestazioni Generali - Perdita massima nella direzione controllata a 5 psid: 1 Goccia / Minuto - Perdita massima nella direzione controllata a 1000-5000 psid: 1 Goccia / Ora - Tasso di Lohm a 15 psid e oltre: 3,5 Lohms Massimo - Pressione nominale del sistema: Fino a 5000 psi - Peso nominale: 55 grammi - Fluido di prova: MIL-PRF-83282 a 85°F Materiali - Corpo: 15-5PH CRES (AMS 5659) - Otturatore: 440C CRES (AMS 5630) - Molla: 17-7PH CRES (AMS 5678) - Fermaglio: 304 CRES (QQ-P-35) - Gabbia: 304 CRES (ASTM A 666) - Finitura: Tutte le parti CRES passivate. Numeri di Parte & Specifiche - CKBA1000601A: Pressione di apertura (psid): 1,5 Massimo, Tasso di Lohm: 3,5 Lohms Massimo - CKBA1000605A: Pressione di apertura (psid): 5 ± 3, Tasso di Lohm: 3,5 Lohms Massimo Immagini - Curva di flusso: Prestazioni della valvola su MIL-PRF-83282 a 85°F - Vista in sezione trasversale - Vista dimensionale: Tutte le dimensioni sono in pollici. - Dettagli del foro di installazione: Tutte le dimensioni sono in pollici. Fatti Chiave sul Prodotto - Valvole di ritegno a otturatore - Diametro: 1 pollice - Tasso di Lohm: 3,5 Lohms max - Pressioni operative: Fino a 5000 psi - Perdita: 1 goccia / ora a 5000 psi Caratteristiche / Specifiche Tecniche - Valvola di ritegno a cartuccia - Diametro: 0,989 pollici - Lunghezza: 1,1 pollici - Portata: fino a 80 GPM - Perdita massima: 1 goccia/min a 5 psid, 1 goccia/ora a 1000-5000 psid - Tasso di Lohm: 3,5 Lohms max a 15 psid e oltre - Pressione nominale del sistema: fino a 5000 psi - Peso nominale: 55 grammi - Fluido di prova: MIL-PRF-83282 a 85°F - Materiale del corpo: 15-5PH CRES (AMS 5659) - Materiale dell'otturatore: 440C CRES (AMS 5630) - Materiale della molla: 17-7PH CRES (AMS 5678) - Materiale del fermaglio: 304 CRES (QQ-P-35) - Materiale della gabbia: 304 CRES (ASTM A 666) - Finitura: Tutte le parti CRES passivate - Numeri di parte disponibili: CKBA1000601A, CKBA1000605A
