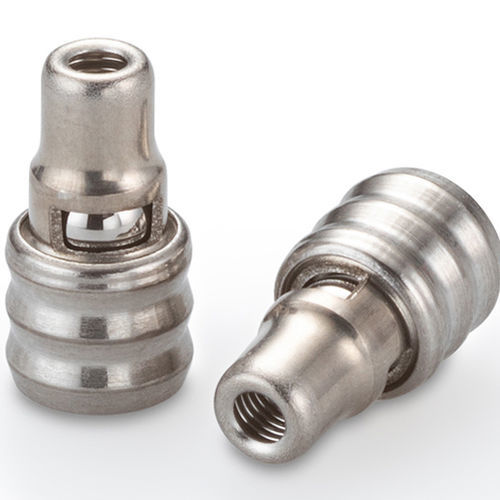

Valvola di ritegno a cartuccia CCPI series

push-inin acciaio inossidabile

Questa valvola di ritegno a cartuccia offre una capacità di flusso ottimizzata per le sue dimensioni. Il design unico con barbigli consente una facile installazione "a inserimento" in alloggiamenti e raccordi in plastica, garantendo la ritenzione e prevenendo qualsiasi perdita di bypass. La valvola può essere installata in entrambe le direzioni, offrendo capacità di flusso in avanti o indietro. Il design completamente in acciaio inossidabile della valvola garantisce compatibilità con una vasta gamma di fluidi e gas. Un sedile metallico di alta qualità offre bassa perdita, pressione di apertura ripetibile e lunga durata. La valvola è testata funzionalmente al 100% per garantire le prestazioni. - Configurazione di montaggio: Inserimento - In plastica - Diametro: 6,60 mm - Tasso di Lohm: 75 Lohms - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento - Tipo di sedile della valvola: Metallo su metallo Caratteristica | Specifica --- | --- Tasso di Lohm | 75 Lohms Perdita | 20 SCCM (max) a 172 kPa (25 psid) su aria Pressione massima di lavoro | Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative COMPONENTE | MATERIALE --- | --- Corpo | Acciaio inossidabile 303 Gabbia | Acciaio inossidabile 305 Molla | Acciaio inossidabile 302 Sfera | Acciaio inossidabile 440C Numeri di parte e specifiche: NUMERO DI PARTE | TASSO DI LOHM | PRESSIONE DI APERTURA | NUMERO DI DISEGNO DEL FORO DI INSTALLAZIONE --- | --- | --- | --- CCPI6510000S | 75 Lohms | 0 kPa (Nessuna molla) | 1INST085542S CCPI6510004S | 75 Lohms | 4 ± 3 kPa (0,6 ± 0,4 psid) | 1INST085542S CCPI6510007S | 75 Lohms | 7 ± 5 kPa (1 ± 0,7 psid) | 1INST085542S CCPI6510014S | 75 Lohms | 14 ± 5 kPa (2 ± 0,7 psid) | 1INST085542S CCPI6510040S | 75 Lohms | 40 ± 15 kPa (6 ± 2,2 psid) | 1INST085542S CCPI6510069S | 75 Lohms | 69 ± 17,3 kPa (10 ± 2,5 psid) | 1INST085542S Parti di ricambio e accessori: NUMERO DI PARTE | DESCRIZIONE --- | --- CCRT0086564S | Strumento di installazione a inserimento avanti 6,5 mm CCRT0056802S | Strumento di installazione a inserimento indietro 6,5 mm Caratteristiche principali / Specifiche tecniche: - Valvola di ritegno a cartuccia - Capacità di flusso ottimizzata per le dimensioni - Design con barbigli per una facile installazione a inserimento - Previene le perdite di bypass - Installazione bidirezionale (flusso in avanti o indietro) - Costruzione completamente in acciaio inossidabile (303, 305, 302, 440C) - Sedile metallo su metallo per bassa perdita - Pressione di apertura ripetibile - Testata funzionalmente al 100% - Diametro: 6,60 mm - Tasso di Lohm: 75 Lohms - Perdita: 20 SCCM (max) a 172 kPa (25 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative - Montaggio: Inserimento - In plastica
