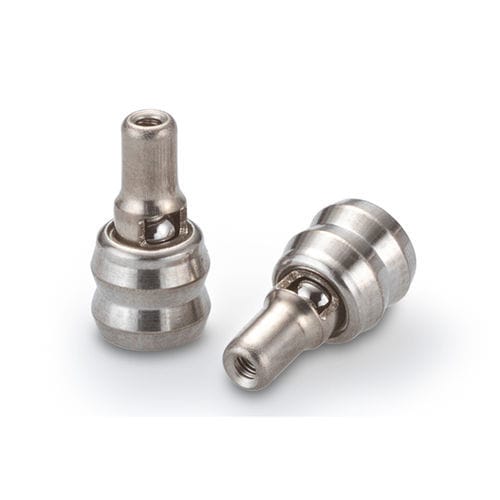

Valvola di ritegno a cartuccia CCPI series

push-inin acciaio inossidabile

Questa valvola di ritegno a cartuccia offre una capacità di flusso ottimizzata per le sue dimensioni. Il design unico con barbigli consente una facile installazione a pressione in alloggiamenti e raccordi in plastica, garantendo la ritenzione ed evitando qualsiasi perdita di bypass. La valvola può essere installata in entrambe le direzioni, offrendo capacità di flusso in avanti o indietro. Il design completamente in acciaio inossidabile della valvola garantisce compatibilità con una vasta gamma di fluidi e gas. Un sedile in metallo di alta qualità offre bassa perdita, pressione di apertura ripetibile e lunga durata. La valvola è testata al 100% per garantire le prestazioni. - Configurazione di montaggio: Press-In - In plastica - Diametro: 4,69 mm - Tasso di Lohm: 250 Lohms - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento - Tipo di sedile della valvola: Metallo su metallo Prestazioni generali - Tasso di Lohm: 250 Lohms - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Gabbia: Acciaio inossidabile 305 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C Numeri di parte e specifiche - CCPI4510000S: 250 Lohms, 0 kPa (senza molla), 1INST055825S - CCPI4510004S: 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), 1INST055825S - CCPI4510007S: 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), 1INST055825S - CCPI4510014S: 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), 1INST055825S - CCPI4510040S: 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), 1INST055825S - CCPI4510069S: 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), 1INST055825S Parti di ricambio e accessori - CCRT0055034S: Strumento di installazione a pressione in avanti 4,5 mm - CCRT0055036S: Strumento di installazione a pressione inversa 4,5 mm - Curva di flusso, vista in sezione trasversale, vista dimensionale, dettagli del foro di installazione: Vedere le immagini nella galleria per disegni di riferimento e curve di prestazione. Specifiche tecniche chiave: - Montaggio: Press-In (in plastica) - Diametro: 4,69 mm - Tasso di Lohm: 250 Lohms - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative - Tipo di sedile della valvola: Metallo su metallo - Materiale del corpo: Acciaio inossidabile 303 - Materiale della gabbia: Acciaio inossidabile 305 - Materiale della molla: Acciaio inossidabile 302 - Materiale della sfera: Acciaio inossidabile 440C
