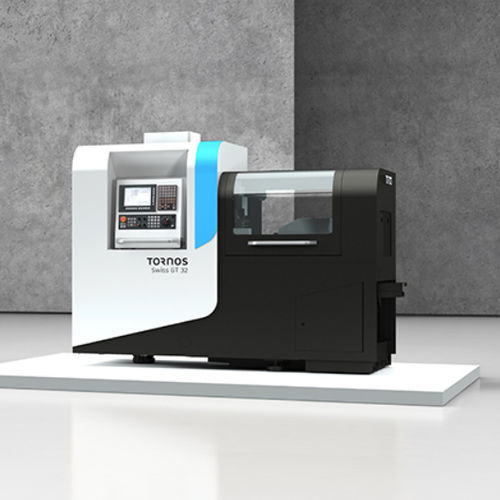

Tornio a fantina mobile CNC Swiss GT
6 assi5 assi o più40 utensili

Tornio a fantina mobile CNC - Swiss GT - TORNOS - 6 assi / 5 assi o più / 40 utensili
Tornio a fantina mobile CNC - Swiss GT - TORNOS - 6 assi / 5 assi o più / 40 utensili
Tornio a fantina mobile CNC - Swiss GT - TORNOS - 6 assi / 5 assi o più / 40 utensili - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di TORNOS

Caratteristiche

Tipo di comando
CNC
Numero di assi
6 assi, 5 assi o più
Numero di utensili
40 utensili
Applicazioni
di produzione, per pezzi complessi, per pezzi lunghi, per lavorazione di barre, per pezzi piccoli
Prestazioni
di alta precisione
Altre caratteristiche
con asse Y
Funzione combinata
per fresatura, perforazione, filettatura
Diametro

Max.: 32 mm
(1,26 in)

Min.: 13 mm
(0,51 in)

Passaggio barra

13 mm, 25 mm, 32 mm
(1 in, 1 in, 1 in)

Descrizione

Panoramica
Torni automatici a testa mobile della famiglia Swiss GT progettati per la produzione di pezzi lunghi e corti. Dotazione standard: unità di lubrificazione automatica, vaschetta per trucioli e serbatoio olio amovibile di grande capacità. Modelli coprono diametri massimi: Swiss GT 13, Swiss GT 26 (25,4 mm) e Swiss GT 32.

Principali vantaggi
  • Accesso ergonomico e modulare a tutte le postazioni utensile
  • Lavorazione con o senza bussola guida
  • Asse B opzionale per capacità di lavorazione estese
  • Lavorazione simultanea a 5 assi (opzione)
  • Sistema utensili modulare su pettine posteriore
  • Semplicità di messa a punto e manutenzione
  • Capacità di tornitura ad elevata precisione

Varianti e capacità
La gamma Swiss GT comprende Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32 e Swiss GT 32B. Swiss GT 26 e Swiss GT 32 possono ospitare fino a 40 posizioni utensile (incluse 14 posizioni utensili motorizzate nelle configurazioni standard 26/32); Swiss GT 13 può ospitare fino a 30 posizioni (incluse 12 motorizzate). L’asse Y in contropresa aumenta la capacità di lavorazione secondaria e consente di ottenere alcuni pezzi complessi senza ulteriori riprese.

Asse B e configurazioni speciali
L’asse B (opzionale) amplia significativamente le possibilità di Swiss GT 26B e Swiss GT 32B. Le versioni con B offrono una posizione modulare che può accogliere una quarta stazione di foratura rotante o una testa per filettatura a turbinamento, permettendo operazioni complesse in un’unica impostazione.

Video (esempi)
  • Swiss GT 13 Connector
  • Swiss GT 26 Medical screw
  • Swiss GT 13 - Sliding head lathe
  • Swiss GT 26 / Swiss GT 32 - Sliding head lathe
  • Swiss GT 26 B / Swiss GT 32 B - Sliding head lathe
  • Principio senza bussola (guidebushless)

Specifiche tecniche
  • Varianti: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
  • Diametro massimo: Swiss GT 13 = 13 mm; Swiss GT 26 = 25,4 mm; Swiss GT 26B = 25,4 mm; Swiss GT 32 = 32 mm; Swiss GT 32B = 32 mm
  • Numero di assi lineari: 6 (tutte le varianti)
  • Numero di assi C: 2 (tutte le varianti)
  • Asse B: disponibile su 26B e 32B; non presente su 13, 26, 32
  • Numero di sistemi utensili indipendenti: 2 (tutte le varianti)
  • Numero totale di posizioni utensili: Swiss GT 13 = 30; Swiss GT 26 = 40; Swiss GT 26B = 36; Swiss GT 32 = 40; Swiss GT 32B = 36
  • Posizioni per utensili motorizzati: Swiss GT 13 = 12; Swiss GT 26 = 14; Swiss GT 26B = 16; Swiss GT 32 = 14; Swiss GT 32B = 16
