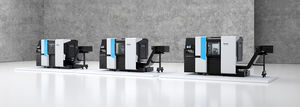

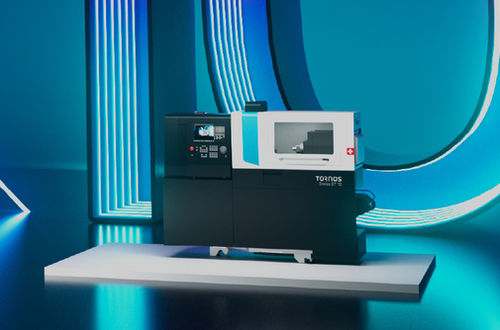

Tornio a fantina mobile CNC Swiss DT series

per produzione di pezzi piccoliper pezzi piccoliper linea di produzione

Panoramica I Swiss DT 7 e Swiss DT 10 sono torni a testa mobile di tipo Swiss progettati per la produzione di pezzi di piccole dimensioni ad alta precisione. Offrono un ingombro compatto (≈25% in meno rispetto a macchine a 6 assi comparabili), configurazioni modulari e fino a 33 utensili per ridurre i tempi di lavorazione mantenendo precisione ripetibile. Mandrini ad aria ad alta frequenza e potenze ottimizzate supportano cicli più rapidi e finiture superficiali accurate, adatti a Elettronica, Automotive, Medicale & Dentale e Micromeccanica.

Vantaggi principali

• Ingombro compatto per celle di produzione con spazio limitato
• Configurazioni modulari scalabili in base ai requisiti del processo
• Fino a 33 utensili con fino a 8 utensili rotanti per capacità multi-processo
• Cicli di lavoro circa il 10% più veloci rispetto alla generazione precedente
• Elevata ripetibilità per coerenza lotto dopo lotto

Medicale & Dentale

• Precisione di livello Swiss per geometrie medicali e dentali complesse
• Tempi di cambio più rapidi (≈15% in meno di set-up) per produzione personalizzata o piccole serie
• Ripetibilità adatta a componenti di qualità chirurgica

Micromeccanica

• Precisione al micron per componenti e assemblaggi miniaturizzati
• Capacità di 33 utensili che consente tornitura, fresatura e foratura combinate
• Adatto per piccoli alberi ingranaggi, micro-viti e altre parti minute

Elettronica

• Piattaforma progettata per componenti elettronici di precisione e connettori
• Mandrini ad alta frequenza per finiture fini e tolleranze ristrette
• Struttura compatta integrabile facilmente nelle linee di produzione moderne

Automotive

• Adatto a parti piccole ad alta produzione e tolleranze ristrette come connettori e boccole
• Elevata produttività con tempi di ciclo ridotti e precisione ripetibile
• Opzioni modulari per layout di attrezzaggio specifici per processo

Dati tecnici (tabella riassuntiva) Swiss DT | | 7/6 | 10/6
Diametro | | mm/in | 7 / 0,276 | 10 / 0,39
Lunghezza pezzo standard con boccola guida | | | 185 / 7,28 | 185 / 7,28
Numero massimo di utensili | | | 33 | 33
Numero massimo di utensili rotanti | | | 8 | 8
Asse B plug-and-play | | | - | -
Potenza mandrino (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Potenza mandrino contropunta (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Boccola guida a trasmissione diretta | | | No | No

Caratteristiche / specifiche tecniche

• Modelli: Swiss DT 7 e Swiss DT 10 (serie Swiss DT)
• Capacità diametro: Swiss DT 7 = 7 mm (0,276 in); Swiss DT 10 = 10 mm (0,39 in)
• Lunghezza pezzo standard con boccola guida: 185 mm (7,28 in)
• Numero massimo di utensili: 33
• Numero massimo di utensili rotanti: 8
• Asse B plug-and-play: non fornito (-)
• Potenza mandrino (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp (mandrino principale e contropunta)
• Potenza contropunta (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp
• Boccola guida a trasmissione diretta: No
• Capacità fino a 33 utensili per operazioni versatili e fino a 8 utensili rotanti
• Mandrini ad aria ad alta frequenza per finiture fini e lavorazioni di precisione
• Ingombro compatto (≈25% in meno rispetto a macchine a 6 assi comparabili)
• Progettato per produzione in Elettronica, Automotive, Medicale & Dentale e Micromeccanica
