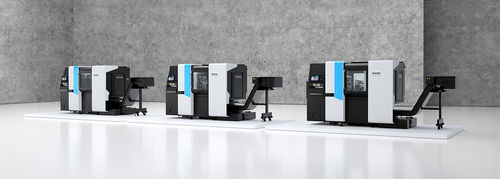

Tornio a fantina mobile CNC Swiss XT

8 assiper produzioni di massaper lavorazione di barre

Panoramica
La serie Swiss XT è una famiglia di torni a testa mobile compatta progettata per la tornitura di precisione, con ingombri ridotti e opzioni configurabili di assi e utensili. È pensata per applicazioni che richiedono operazioni multi-utensile, micromeccanica e produzione efficiente.

Vantaggi principali

• Alte velocità e potenza del mandrino per massimizzare la produttività
• Conversione rapida del cuscinetto guida per cambi veloci
• Programmazione semplificata tramite il controllo TISIS
• Asta B opzionale plug-and-play per ampliare le capacità di lavorazione
• Configurazione a doppio carrello per ridurre i tempi ciclo
• Opzione ACB Plus economica per una gestione efficace dei trucioli
• Utensili intercambiabili per ridurre i costi di cambio
• Progettato per precisione e funzionamento sostenibile
• Operazioni multi-utensile per aumentare la produttività
• Modalità Z1 lunga per pezzi di lunghezza estesa
• Opzioni motore avanzate per funzioni di utensili rotanti

Descrizione
Swiss XT combina dimensioni esterne compatte (3056 x 1440 x 2242 mm) con tre sistemi utensile indipendenti e multiple opzioni di assi configurabili. L'architettura supporta tornitura, fresatura e operazioni multi-asse tramite moduli opzionali. L'accessibilità all'area di lavorazione è ottimizzata per l'ergonomia dell'operatore e la movimentazione dei pezzi, offrendo una struttura di costo orientata al mercato per la produzione di componenti di precisione.

Panoramica tecnica (varianti della famiglia)
Varianti: Swiss XT 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diametro massimo barra (mm): 16 | 25,4 | 32 (38 senza cuscinetto guida)
Numero di assi lineari: 8 | 8 | 8 | 9 | 9 | 9
Numero di assi C: 2 | 2 | 2 | 2 | 2 | 2
Asse B: Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale
Numero di sistemi utensile indipendenti: 3 | 3 | 3 | 3 | 3 | 3
Numero totale di posizioni utensile: 42 | 42 | 42 | 42 | 42 | 42
Posizioni per utensili rotanti: 18 | 18 | 18 | 18 | 18 | 18

Applicazioni e opzioni
Adatto a micromeccanica, componenti automotive, parti medicali e dentali, elettronica e altri settori che richiedono tornitura di precisione con testa mobile. Opzioni disponibili: asse B, ACB Plus, configurazione doppio carrello, upgrade motori per utensili rotanti e modalità Z1 lunghe per pezzi prolungati.

Specifiche tecniche

• Dimensioni esterne: 3056 x 1440 x 2242 mm
• Tre sistemi utensile indipendenti
• Cuscinetto guida convertibile per flessibilità
• Asse B opzionale plug-and-play
• Configurazione doppio carrello disponibile
• ACB Plus disponibile come opzione per la gestione dei trucioli
• Utensili intercambiabili per ridurre i costi di cambio
• Modalità Z1 lunga per lunghezze pezzo estese
• Supporto per operazioni multi-utensile e utensili rotanti (18 posizioni)
• Numero totale di posizioni utensile: 42
