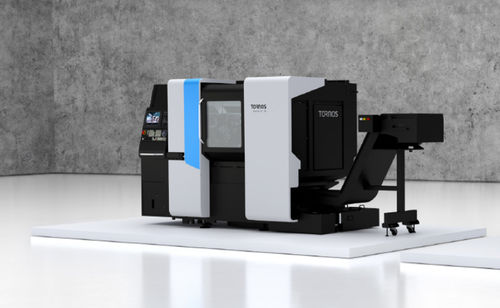

Tornio a fantina mobile CNC Swiss XT

8 assiper lavorazione di barread alta produttività

Panoramica
Serie di torni automatici tipo Swiss che unisce versatilità e precisione in un ingombro contenuto (3056 x 1440 x 2242 mm). Ideata per produzione multi-utensile e lavorazione prolungata di barre.

Vantaggi principali

• Elevata produttività grazie a maggiori velocità e potenza del mandrino
• Rapida conversione della boccola guida per gestione flessibile delle barre
• Programmazione e setup semplificati con TISIS
• Asse B plug-and-play opzionale per ampliare le possibilità di lavorazione
• Configurazione a doppio pettine per ridurre i tempi ciclo
• ACB Plus opzionale per una migliore gestione dei trucioli
• Utensili intercambiabili per ridurre i costi di cambio
• Progetto con attenzione alla sostenibilità e alla disponibilità
• Operazioni multi-utensile per massimizzare la resa
• Modalità asse Z1 lungo per pezzi di lunghezza estesa
• Configurazioni motore avanzate per utensili motorizzati

Descrizione
La serie Swiss XT offre tre sistemi utensili indipendenti con pacchetti assi configurabili (8 o 9 assi lineari) e opzioni per coprire una vasta gamma di applicazioni di tornitura di precisione. Le varianti supportano diametri barra da 16 a 32 mm (38 mm senza boccola guida in configurazioni specifiche). La disposizione garantisce un'area di lavoro accessibile e un elevato numero di utensili in un ingombro compatto.

Video in evidenza (titoli)

• Swiss XT 32 overview
• Swiss XT 32 - machining area
• Swiss XT 32 - tooling
• Swiss XT - family overview

Tabella tecnica (varianti della famiglia)
Swiss XT | |16/8 |26/8 |32/8 |16/9 |26/9 |32/9
Diametro massimo barra (mm) | |16 |25.4 |32 (38 senza boccola guida) |16 |25.4 |32 (38 senza boccola guida)
Numero assi lineari | |8 |8 |8 |9 |9 |9
Numero assi C | |2 |2 |2 |2 |2 |2
Asse B | |Opzionale |Opzionale |Opzionale |Opzionale |Opzionale |Opzionale
Numero sistemi utensili indipendenti | |3 |3 |3 |3 |3 |3
Numero totale posizioni utensili | |42 |42 |42 |42 |42 |42
Posizioni per utensili motorizzati | |18 |18 |18 |18 |18 |18

Caratteristiche tecniche

• Serie / nome modello: Swiss XT
• Marca: Tornos
• Dimensioni (L x P x H): 3056 x 1440 x 2242 mm
• Sistemi utensili: 3 sistemi indipendenti
• Boccola guida: convertibile per cambio rapido
• Controllo / Programmazione: TISIS (programmazione semplificata)
• Asse B opzionale: plug-and-play
• Configurazione utensili: supporto per doppio pettine
• Gestione trucioli: ACB Plus disponibile come opzione
• Utensili intercambiabili per transizioni economiche
• Design orientato alla sostenibilità
• Capacità operazioni multi-utensile
• Modalità asse Z1 lungo per pezzi di lunghezza estesa
• Configurazioni motore avanzate per utensili motorizzati
• Diametri max per variante: 16 mm; 25,4 mm; 32 mm (38 mm senza boccola guida)
• Numero assi lineari: 8 o 9 a seconda della variante
• Numero assi C: 2
• Posizioni utensili totali: 42
• Posizioni per utensili motorizzati: 18
