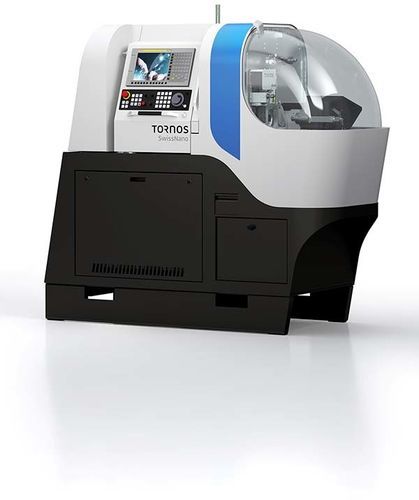

Tornio a fantina mobile CNC SwissNano

6 assiper produzione di pezzi piccoliper pezzi piccoli

Panoramica Progettato per la produzione di precisione micro e nano di pezzi di piccolo diametro. Cinematica e bilanciamento termico ottimizzati per una rapida stabilizzazione e precisione ripetibile. Accetta barre fino a 10 mm e lunghezze pezzo fino a 100 mm. Compatibile con il software Tornos Active Chip Breaker Plus per migliorare l'autonomia in produzione.

Vantaggi principali

• Precisione eccellente per orologeria e microcomponenti
• Cinematica multifunzione per tornitura, foratura, taglio/sgrossatura e sgrossatura/finitura
• Ottima accessibilità per rapide operazioni di set-up
• Supporta boccola guida fissa, rotante o funzionamento senza boccola
• Ingombro compatto: 1,1 m davanti con alimentatore; larghezza 0,65 m

Descrizione del prodotto Lo SwissNano è progettato per produrre pezzi molto piccoli con elevati livelli di finitura e controllo dimensionale. La disposizione cinematica consente la produzione di componenti complessi per movimenti di orologeria e altre micro parti, combinando operazioni di tornitura e fresatura con eccellente qualità superficiale. L'attenzione su bilanciamento e gestione termica assicura il rapido raggiungimento della temperatura di esercizio e risultati coerenti in produzione di serie.

Varianti e tabella chiave (per modello)
SwissNano 4 — Diametro massimo (mm): 4 — Assi lineari: 6 — Assi C: 2 — Sistemi utensili indipendenti: 2 — Posizioni utensili totali: 12 — Posizioni per utensili rotanti: 4
SwissNano 7 — Diametro massimo (mm): 7 — Assi lineari: 6 — Assi C: 2 — Sistemi utensili indipendenti: 2 — Posizioni utensili totali: 24 — Posizioni per utensili rotanti: 10
SwissNano 10 — Diametro massimo (mm): 10 — Assi lineari: 6 — Assi C: 2 — Sistemi utensili indipendenti: 2 — Posizioni utensili totali: 24 — Posizioni per utensili rotanti: 10

Note tecniche e d'uso aggiuntive

• Cinematica studiata per componenti micro con finiture superiori
• Struttura bilanciata e controllo termico per stabilizzazione rapida
• Supporta operazioni posteriori con fino a 2 utensili motorizzati per aumentare la complessità delle parti
• Pronto per alta pressione per condizioni di evacuazione trucioli impegnative

Specifiche tecniche

• Serie / nome: SwissNano
• Diametro massimo barra: fino a 10 mm (SwissNano 10)
• Lunghezza pezzo massima: fino a 100 mm
• Aumento di produttività: fino al 40% (dichiarazione del costruttore)
• Numero di assi lineari: 6
• Numero di assi C: 2
• Sistemi utensili indipendenti: 2
• Posizioni utensili totali: 12 (modello 4) / 24 (modelli 7 & 10)
• Posizioni per utensili rotanti: 4 (modello 4) / 10 (modelli 7 & 10)
• Opzioni guidaboccola: fissa, rotante o senza guidaboccola
• Ingombro: 1,1 m davanti con alimentatore; larghezza 0,65 m
• Compatibilità software: Tornos Active Chip Breaker Plus
