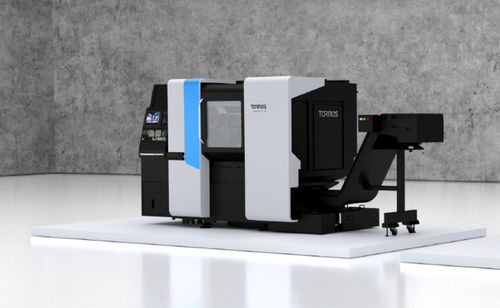

Tornio a fantina mobile CNC Swiss XT

8 assiper automotiveper produzioni di massa

Panoramica
La serie Swiss XT è una famiglia di torni tipo Swiss progettata per ingombro compatto, accesso ergonomico all'area di lavoro e operazioni di tornitura e multi-utensile flessibili in produzione. Disponibile nelle varianti a 8 o 9 assi lineari, offre tre sistemi utensili indipendenti, fino a 42 posizioni utensile e capacità barra fino a 32 mm (38 mm senza bussola guida). Dimensioni complessive: 3056 x 1440 x 2242 mm.

Vantaggi principali

• Alto rendimento e potenza per massimizzare produttività e redditività
• Rapida conversione della bussola guida per cambi veloci
• Programmazione semplificata con TISIS per tempi di set-up ridotti
• Asse B plug-and-play opzionale per maggiore versatilità
• Configurazione a doppio porta-utensili per operazioni multi-utensile più efficienti
• ACB Plus opzionale per una migliore gestione dei trucioli
• Utensili intercambiabili per transizioni rapide ed economiche
• Progettazione focalizzata su precisione e compattezza
• Capacità multi-utensile per ridurre i tempi ciclo
• Modalità Z1 lungo disponibile per estendere la lunghezza pezzo lavorabile
• Configurazioni motore avanzate per utensili rotanti/azionati

Applicazioni
Adatta per produzioni ad alto volume e componenti di precisione nei settori di micromeccanica, automotive, aerospaziale, dispositivi medici ed elettronica. La Swiss XT supporta tornitura, fresatura con utensili azionati e cicli multi-asse complessi in ambienti di produzione misti.

Tabella tecnica
Swiss XT | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diametro massimo barra (mm) | 16 | 25.4 | 32 (38 senza bussola guida) | 16 | 25.4 | 32 (38 senza bussola guida)
Numero di assi lineari | 8 | 8 | 8 | 9 | 9 | 9
Numero di assi C | 2 | 2 | 2 | 2 | 2 | 2
Asse B | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale
Numero di sistemi utensili indipendenti | 3 | 3 | 3 | 3 | 3 | 3
Numero totale di posizioni utensile | 42 | 42 | 42 | 42 | 42 | 42
Posizioni per utensili rotanti | 18 | 18 | 18 | 18 | 18 | 18

Specifiche tecniche

• Dimensioni complessive macchina: 3056 x 1440 x 2242 mm
• Famiglia macchina: Swiss XT
• Tre sistemi utensili indipendenti
• Varianti diametro barra: 16 mm; 25,4 mm; 32 mm (38 mm senza bussola guida)
• Disponibile in configurazioni a 8 o 9 assi lineari
• Due assi C
• Asse B opzionale plug-and-play
• Posizioni utensile totali: 42
• Posizioni per utensili azionati/rotanti: 18
• Conversione rapida della bussola guida per ridurre i tempi di fermo
• Compatibile TISIS per programmazione semplificata
• ACB Plus opzionale per gestione avanzata dei trucioli
• Opzione doppio porta-utensili per maggiore efficienza
• Utensili intercambiabili per cambi rapidi
• Modalità Z1 lungo per pezzi di lunghezza estesa
• Configurazioni motore avanzate per utensili rotanti
