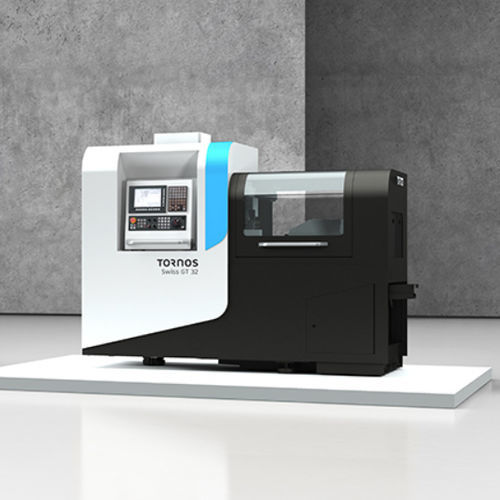

Tornio a fantina mobile CNC Swiss GT
5 assi o più40 utensiliper pezzi piccoli

Tornio a fantina mobile CNC - Swiss GT - TORNOS - 5 assi o più / 40 utensili / per pezzi piccoli
Tornio a fantina mobile CNC - Swiss GT - TORNOS - 5 assi o più / 40 utensili / per pezzi piccoli
Tornio a fantina mobile CNC - Swiss GT - TORNOS - 5 assi o più / 40 utensili / per pezzi piccoli - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di TORNOS

Caratteristiche

Tipo di comando
CNC
Numero di assi
5 assi o più
Numero di utensili
40 utensili
Applicazioni
per pezzi piccoli, per lavorazione di barre, per pezzi lunghi, a vortice, di foratura, di produzione
Altre caratteristiche
con asse Y
Diametro

Min.: 13 mm
(0,51 in)

Max.: 32 mm
(1,26 in)

Diametro del pezzo

Min.: 13 mm
(1 in)

Max.: 32 mm
(1 in)

Descrizione

Introduzione
La gamma Swiss GT è composta da torni automatici tipo Swiss progettati per la produzione efficiente di pezzi lunghi e corti. Offrono un facile accesso alle posizioni utensile e una manutenzione agevolata grazie all'unità di lubrificazione automatica, al vassoio portatrucioli e al serbatoio dell'olio rimovibile ad alto volume. Le versioni coprono diversi diametri e configurazioni modulari per differenti esigenze produttive.

Principali vantaggi
  • Design ergonomico e modulare
  • Lavoro con o senza bussola guida
  • Asse B opzionale per ampliare le capacità
  • Opzione lavorazione simultanea a 5 assi
  • Sistema utensili modulare sul pettine posteriore
  • Semplicità di impostazione e regolazione
  • Progettato per la tornitura di precisione di pezzi lunghi e corti


Dettagli funzionali
  • Modelli disponibili: Swiss GT 13, Swiss GT 26, Swiss GT 32 (anche 26B e 32B con asse B)
  • Swiss GT 26 e Swiss GT 32 possono essere configurate con fino a 40 posizioni utensile (inclusi fino a 14 utensili motorizzati); Swiss GT 13 fino a 30 posizioni (inclusi fino a 12 motorizzati)
  • Asse Y disponibile per lavorazioni secondarie avanzate, riducendo o evitando rilavorazioni
  • Asse B opzionale (26B / 32B) con posizione modulare che accetta una quarta stazione di foratura rotante o una testa per filettatura a vortice
  • Pettine posteriore modulare per configurazioni utensile flessibili


Tabella comparativa (modelli Swiss GT)
Swiss GT | 13 | 26 | 26B | 32 | 32B
Diametro massimo (mm) | 13 | 25.4 | 25.4 | 32 | 32
Numero di assi lineari | 6 | 6 | 6 | 6 | 6
Numero di assi C | 2 | 2 | 2 | 2 | 2
Asse B | - | - | Sì | - | Sì
Numero di sistemi utensili indipendenti | 2 | 2 | 2 | 2 | 2
Numero totale di posizioni utensili | 30 | 40 | 36 | 40 | 36
Posizioni per utensili motorizzati | 12 | 14 | 16 | 14 | 16

Specifiche tecniche
  • Modelli: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
  • Diametro massimo pezzo: 13 mm (GT13), 25,4 mm (GT26 / GT26B), 32 mm (GT32 / GT32B)
  • Assi lineari: 6
  • Assi C: 2
  • Asse B: opzionale su 26B e 32B (posizione modulare per stazione di foratura aggiuntiva o testa per filettatura)
  • Numero totale posizioni utensile: fino a 40 a seconda del modello
  • Posizioni per utensili motorizzati: fino a 16 a seconda del modello
  • Asse Y disponibile per operazioni in contro-operazione
  • Dotazioni standard: unità di lubrificazione automatica, vassoio trucioli e serbatoio olio rimovibile ad alto volume
