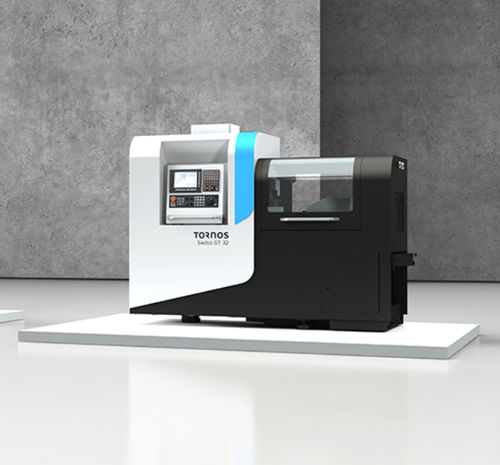

Tornio a fantina mobile CNC Swiss GT

6 assi40 utensiliper pezzi complessi

Panoramica
La serie Swiss GT comprende torni automatici di tipo Swiss progettati per la produzione di pezzi torniti lunghi e corti. La gamma garantisce accesso agevole a tutte le postazioni utensile e include di serie unità di lubrificazione automatica, vasca portarotti e serbatoio olio rimovibile ad alto volume. Modelli disponibili: Swiss GT 13 (13 mm), Swiss GT 26 / 26B (25,4 mm) e Swiss GT 32 / 32B (32 mm).

Vantaggi principali

• Progetto ergonomico e modulare per rapido accesso agli utensili
• Funzionamento con o senza bussole guida
• Asse B opzionale per capacità di lavorazione estese
• Possibilità di lavorazione 5 assi simultanei (opzione)
• Sistema utensili modulare sul pettine posteriore per configurazioni flessibili
• Facilità di impostazione e manutenzione (lubrificazione automatica, vasca trucioli, serbatoio olio rimovibile)
• Progettato per la produzione di pezzi torniti di precisione

Punti salienti delle capacità
Swiss GT 26 e Swiss GT 32 possono ospitare fino a 40 posizioni utensile (incluse fino a 14 posizioni motorizzate); Swiss GT 13 può ospitare fino a 30 posizioni (incluse fino a 12 posizioni motorizzate). L'asse Y in contro‑operazione aumenta significativamente la capacità in seconda operazione e consente di realizzare alcuni pezzi complessi senza riprese.

Asse B e configurazioni opzionali
L'asse B (opzionale) estende le possibilità di lavorazione per pezzi complessi. Le varianti Swiss GT 26B e Swiss GT 32B dispongono di una posizione modulare per l'asse B che può ospitare una quarta stazione di foratura rotante o una testa per filettatura tramite thread‑whirling. Le configurazioni supportano utensileria posteriore modulare, conversioni a funzionamento senza bussola guida e stazioni utensile motorizzate aggiuntive.

Tabella - Swiss GT (sintesi)
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Diametro massimo | | 13 | 25.4 | 25.4 | 32 | 32
Numero di assi lineari | | 6 | 6 | 6 | 6 | 6
Numero di assi C | | 2 | 2 | 2 | 2 | 2
Asse B | | - | - | Sì | - | Sì
Numero di sistemi utensili indipendenti | | 2 | 2 | 2 | 2 | 2
Numero totale posizioni utensili | | 30 | 40 | 36 | 40 | 36
Posizioni per utensili motorizzati | | 12 | 14 | 16 | 14 | 16

Specifiche tecniche

• Serie: Swiss GT (Swiss GT 13 / 26 / 26B / 32 / 32B)
• Diametri barra/pezzo: 13 mm (GT13), 25,4 mm (GT26 / 26B), 32 mm (GT32 / 32B)
• Assi lineari: 6
• Assi C: 2
• Asse B: opzionale su 26B e 32B (posizione modulare per quarta stazione di foratura rotante o testa per thread‑whirling)
• Numero sistemi utensili indipendenti: 2
• Posizioni utensili totali: fino a 40 a seconda del modello
• Posizioni utensili motorizzate: fino a 14 (GT26/32), fino a 16 su varianti B secondo configurazione
• Asse Y disponibile per aumentare capacità in contro‑operazione
• Opzioni: lavorazione simultanea a 5 assi, utensileria modulare, conversioni senza bussola guida
• Dotazioni standard: unità di lubrificazione automatica, vasca portarotti, serbatoio olio rimovibile ad alto volume
