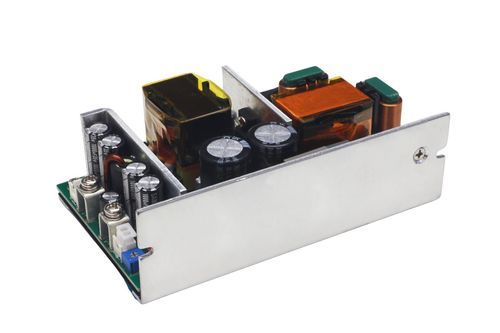

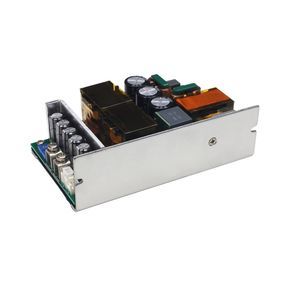

Alimentatore elettrico open frame TPS-GSH600S

AC/DCad uscita semplicecon protezione contro i sovraccarichi

Panoramica del prodotto
Il TPS-GSH600S-48V è un alimentatore open-frame a uscita singola della serie TPS-GSH600S con involucro in alluminio. Supporta ampi intervalli di ingresso AC e DC per uso globale e offre due livelli di potenza in base al raffreddamento: 320 W per convezione naturale e fino a 600 W con raffreddamento forzato (25 CFM). Uscita nominale 48 V (regolabile 44–54 V), Active PFC, indicatore LED e morsetto di sensing remoto. Tensione di isolamento 3750 VAC e intervallo di temperatura operativa da -25 °C a +70 °C.

Caratteristiche principali

• Progettazione open-frame a uscita singola con involucro in alluminio.
• Compatibilità di ingresso ampia: ingressi AC e DC per funzionamento globale.
• Potenza dipendente dal raffreddamento: 320 W (convezione naturale); fino a 600 W con ventilatore 25 CFM.
• Uscita nominale 48 V, regolabile 44–54 V; corrente di uscita fino a 6,67 A (convezione) / 12,5 A (ventilato).
• Alta efficienza di conversione (fino a 94–95 % secondo le condizioni).
• Isolamento di sicurezza: 3750 VAC.
• Funzioni avanzate: Active PFC, indicatore LED, morsetto di sensing remoto.
• Garanzia di 3 anni.

Specifiche tecniche

• Dimensioni (L×W×H): 127 × 76.2 × 40 mm.
• Potenza in uscita: 320 W (convezione naturale) / 600 W (forzata, 25 CFM).
• Tensione di uscita (nominale): 48 V; intervallo regolabile 44–54 V.
• Corrente di uscita: 0–6,67 A (raffreddamento naturale); 0–12,5 A (raffreddamento con ventola).
• Efficienza: 92 % / 94 % (115 VAC / 230 VAC); fino a ~95 % in condizioni specifiche.
• Tensione di ingresso: 100–264 VAC e 141–370 VDC (la tabella può indicare 100–240 VAC).
• Corrente di ingresso: 6 A @ 115 VAC, 3 A @ 230 VAC.
• Tensione di isolamento: 3750 VAC.
• Temperatura operativa: -25 °C a +70 °C.
• Peso: 480 ± 20 g.
• Specifiche ventilatore per convezione forzata: 24 V, 25 CFM (necessario per il rating 600 W).
• Numero articolo: OF1293.
• Codice produttore: OF0010026.
• Produttore / Marca: TPS.

Protezioni e funzioni

• Protezione sottotensione ingresso.
• Protezione cortocircuito in uscita.
• Protezione da sovracorrente.
• Protezione da sovratensione in uscita.
• Protezione da surriscaldamento.

Applicazioni

• Automazione industriale e sistemi di controllo.
• Apparecchiature di comunicazione e strumenti elettronici.
• Applicazioni LED e sistemi smart home.
• Dispositivi medicali (uso conforme alle normative applicabili).
