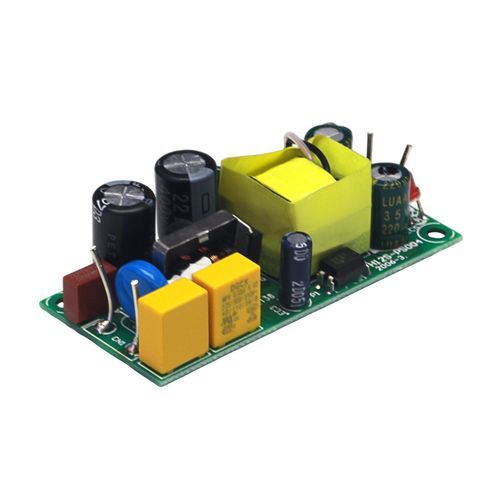

Alimentatore elettrico open frame TPS-H12SP-12V

AC/DCad uscita semplicea commutazione

Panoramica prodotto
Il TPS-H12SP-12V è un alimentatore open-frame a uscita singola della TPS-H12SP High Voltage Series. Il formato compatto (66 × 30,5 × 20 mm) e il peso ridotto (33 g) lo rendono adatto per installazioni con spazio limitato. Supporta un ampio intervallo di ingresso (100–400 VAC o 127–610 VDC) e utilizza raffreddamento naturale (senza ventola). Potenza di uscita nominale 10 W con corrente nominale 800 mA (intervallo operativo 0–830 mA). Campo di esercizio da -20°C a +50°C con derating in funzione del carico; frequenza di commutazione 40–60 kHz. Precisione della tensione ±1% e intervallo regolabile 11,95–12,2 V. Protezioni complete e design di sicurezza assicurano funzionamento affidabile a lungo termine.

Caratteristiche principali

• Appartenenza alla serie: Parte della TPS-H12SP High Voltage Series.
• Design e dimensioni: Topologia open-frame a uscita singola; 66 × 30,5 × 20 mm; peso 33 g.
• Compatibilità di ingresso: Ampia tensione d'ingresso 100–400 VAC e 127–610 VDC per utilizzo globale.
• Raffreddamento e potenza: Raffreddamento naturale (senza ventola); potenza nominale 10 W; corrente di uscita nominale 800 mA (0–830 mA).
• Campo operativo: -20°C a +50°C (100% carico -20°C a +35°C; 60% carico a +50°C).
• Precisione ed efficienza: Precisione tensione ±1%; efficienza >80%.
• Funzioni di protezione: Protezione sovraccarico (130–150% con autorecovery); protezione corto circuito (modalità hiccup con autorecovery); protezione sovratensione (DC >130%).
• Sicurezza e affidabilità: Isolamento/tenuta 3 kVAC; frequenza di commutazione 40–60 kHz; burn-in a pieno carico eseguito.

Specifiche tecniche

• Modello: TPS-H12SP-12V (uscita singola, open-frame)
• Dimensioni (L×W×H): 66 × 30,5 × 20 mm
• Peso: 33 g
• Tensione d'ingresso: 100–400 VAC; 127–610 VDC
• Corrente d'ingresso: 0,15 A–0,09 A
• Tensione d'uscita: 12 V (regolabile 11,95–12,2 V)
• Corrente d'uscita: 800 mA (intervallo 0–830 mA)
• Potenza d'uscita: 10 W
• Efficienza: >80%
• Frequenza di commutazione: 40–60 kHz
• Precisione tensione: ±1%
• Temperatura di esercizio: -20°C a +50°C (100% carico -20°C a +35°C; 60% carico a +50°C)
• Protezioni: Sovraccarico (130–150% autorecovery); corto circuito (hiccup autorecovery); sovratensione (DC >130%)
• Isolamento / tenuta: 3 kVAC
• Test di affidabilità: Burn-in a pieno carico eseguito
