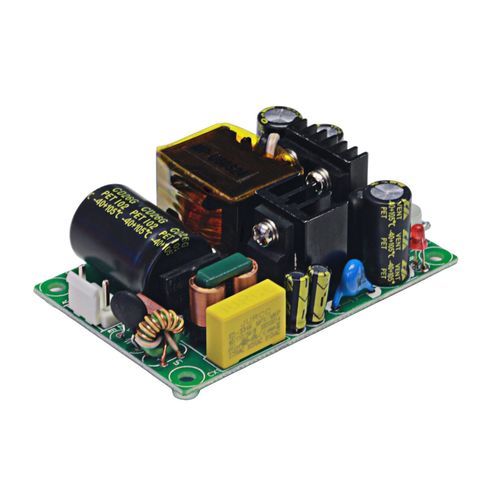

Alimentatore elettrico open frame TPS-MPU60S-48V

AC/DCad uscita sempliceregolato

Panoramica del prodotto
Il TPS-MPU60S-48V è un alimentatore open-frame a uscita singola della serie TPS-MPU60S, che fornisce una uscita stabilizzata a 48V con potenza nominale di 60W (opzioni 54W/60W). Ha un formato compatto 3"×2" (76×50×26,6 mm), peso circa 90 g e raffreddamento per convezione naturale senza ventola, ideale per installazioni industriali con spazio limitato. Offre isolamento di 3000 VAC, bassa ondulazione in uscita (max 150 mVp-p) e protezioni integrate contro sovraccarico, cortocircuito e sovracorrente (modalità hiccup con recupero automatico). Campo di ingresso: 90–264 VAC o 127–370 VDC, 47–63 Hz. Condizioni operative: -25–60 °C (vedi derating), 20–90% UR senza condensazione. Conformità: GB4943.1-2011 e EN55032 Classe B.

Caratteristiche principali

• Serie: TPS-MPU60S, alimentatore open-frame a uscita singola
• Dimensioni compatte: 76 × 50 × 26,6 mm, ca. 90 g
• Raffreddamento senza ventola tramite convezione naturale fino a 60W
• Alta isolazione: 3000 VAC tra ingresso e uscita
• Uscita stabilizzata con bassa ondulazione (max 150 mVp-p)
• Protezioni: sovraccarico 115%–180%, cortocircuito, sovracorrente con modalità hiccup e recupero automatico
• Efficienza tipica: 89%
• Tensioni disponibili: 9V / 12V / 24V / 36V / 48V (quest'unità: 48V)
• Ampia compatibilità di ingresso: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Campo operativo: -25–60 °C (vedi curva di derating), 20–90% UR senza condensazione
• Norme: GB4943.1-2011, EN55032 Classe B

Specifiche
Dimensioni (L×P×A): 76 × 50 × 26,6 mm
Efficienza: tip. 89%
Corrente di ingresso: <1500 mA
Tensione di ingresso: 90–264 VAC, 127–370 VDC
Tensione di uscita: 48 V
Potenza di uscita: 60 W
Corrente di uscita (tabella): 2,5 A
Corrente nominale (raffreddamento naturale): 1,25 A (intervallo 0–1,25 A)
Peso: ca. 90 g

Specifiche tecniche

• Modello: TPS-MPU60S-48V
• Serie: TPS-MPU60S
• Potenza nominale: 60 W (opzione 54 W disponibile)
• Corrente nominale (raffreddamento naturale): 1,25 A; corrente tabellare: 2,5 A
• Ondulazione (max): 150 mVp-p
• Isolamento: 3000 VAC
• Protezioni: sovraccarico 115%–180%, cortocircuito, sovracorrente (modalità hiccup, recupero automatico)
• Intervallo d'ingresso: 90–264 VAC / 127–370 VDC; 47–63 Hz
• Corrente di ingresso: <1500 mA
• Efficienza: tip. 89%
• Temperatura di esercizio: -25–60 °C (vedi derating)
• Umidità: 20–90% UR, senza condensazione
• Dimensioni: 76 × 50 × 26,6 mm
• Peso: ca. 90 g
• Norme: GB4943.1-2011, EN55032 Classe B
