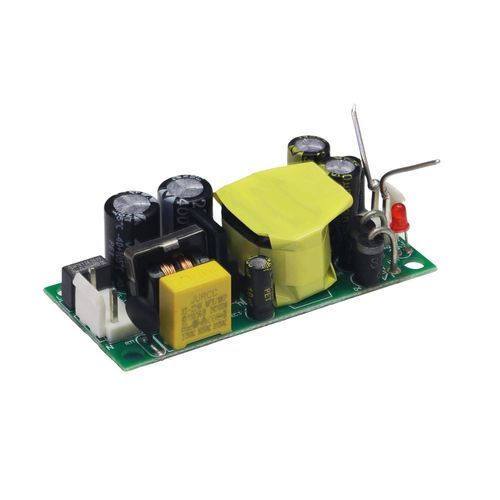

Alimentatore elettrico open frame TPS-MPU24S

AC/DCad uscita semplicea commutazione

Panoramica del prodotto
Il TPS-MPU24S-12V appartiene alla serie TPS-MPU24S di alimentatori open-frame a uscita singola. Fornisce una tensione regolata di 12 V con corrente nominale di 2 A (intervallo di funzionamento 0–2 A) e potenza nominale di 24 W, collocandosi nella classe open-frame 17,5 W / 24 W. Dimensioni: 66,2×30,5×21,2 mm; peso circa 39 g. Progettato per raffreddamento per convezione naturale (senza ventola), adatto ad ambienti sensibili al rumore.

Prestazioni e protezioni
Il dispositivo offre isolamento ingresso-uscita di 3000 VAC e uscita regolata a bassa ondulazione (max 40 mVp-p). Le protezioni includono protezione da sovraccarico (115%–180% della potenza nominale) e protezione da cortocircuito in modalità hiccup con recupero automatico dopo la rimozione del guasto. Efficienza tipica: 85%. Intervallo di ingresso: 90–264 VAC o 127–370 VDC; frequenza 47–63 Hz. Condizioni operative: -25 a 60 °C (vedere derating), 20–90% UR senza condensa. Conformità: GB4943.1-2011 e EN55032 Classe B.

Caratteristiche principali

• Serie: TPS-MPU24S, alimentatori open-frame a uscita singola
• Dimensioni compatte: 66,2 × 30,5 × 21,2 mm; peso circa 39 g
• Raffreddamento per convezione naturale: 24 W senza ventola
• Alta isolamento: 3000 VAC tra ingresso e uscita
• Uscita regolata 12 V con bassa ondulazione (max 40 mVp-p)
• Protezioni: sovraccarico e cortocircuito (modalità hiccup) con recupero automatico
• Efficienza tipica: 85%
• Ampia compatibilità di ingresso: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Intervallo operativo: -25–60 °C; 20–90% UR (senza condensa)
• Norme: GB4943.1-2011; EN55032 Classe B

Specifiche (tabella)
Dimensioni (L×P×A) (mm): 66,2×30,5×21,2 mm
Efficienza: 85%
Corrente di ingresso: <200 mA
Tensione di ingresso: 90–264 VAC, 127–370 VDC
Corrente di uscita: 2 A
Potenza di uscita: 24 W
Tensione di uscita: 12 V
Peso: circa 39 g

Caratteristiche / Specifiche tecniche

• Numero articolo: OF1352
• Codice produttore: OF0010085
• Produttore: TPS
• Modello: TPS-MPU24S-12V
• Tensione di uscita nominale: 12 V
• Corrente di uscita nominale: 2 A (0–2 A)
• Potenza nominale di uscita: 24 W
• Ondulazione massima: 40 mVp-p
• Tensione di isolamento: 3000 VAC
• Protezioni: cortocircuito, sovracorrente/sovraccarico (115%–180%) in modalità hiccup con recupero automatico
• Frequenza di ingresso: 47–63 Hz
• Corrente di ingresso: <200 mA
• Temperatura di esercizio: -25–60 °C (vedere derating)
• Umidità stoccaggio/operativa: 20–90% UR (senza condensa)
• Norme/EMC: GB4943.1-2011; EN55032 Classe B
