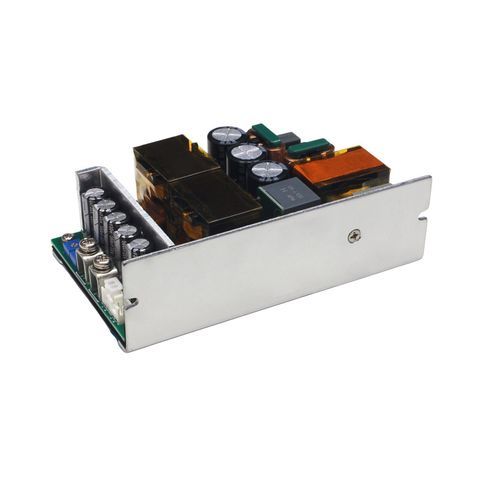

Alimentatore elettrico open frame TPS-GSH750S-24V

AC/DCad uscita sempliceregolato

Panoramica del prodotto
Il TPS-GSH750S-24V è un alimentatore open-frame a uscita singola della serie TPS-GSH750S con involucro in alluminio (127×76,2×40 mm). Accetta ampi intervalli di ingresso (85–305 VAC / 120–420 VDC) e fornisce 500 W in convezione naturale (24 V / 20,84 A) o fino a 750 W con raffreddamento forzato tramite ventola da 25 CFM (24 V / 31,25 A). Campo di funzionamento da −25 °C a +70 °C, isolamento 3750 VAC ed efficienza fino al 95 % in condizioni specificate. Progettato per applicazioni industriali e professionali che richiedono funzionamento CC+CV e sensing remoto.

Caratteristiche principali

• Modello: TPS-GSH750S-24V (serie TPS-GSH750S).
• Formato: Open-frame, uscita singola; involucro in alluminio (127×76,2×40 mm).
• Compatibilità di ingresso: 85–305 VAC o 120–420 VDC per uso globale.
• Modalità di raffreddamento e potenza: 500 W (convezione naturale) e 750 W (ventola 25 CFM) a 24 V.
• Uscita: 24 V regolabile (22,8–27 V) in modalità CC+CV.
• Intervallo operativo: −25 °C a +70 °C; tensione di isolamento 3750 VAC.
• Efficienza e PFC: Fino al 95 % di efficienza in condizioni specificate; PFC attivo incluso.
• Monitoraggio: LED di stato e terminale di sensing remoto per regolazione precisa.
• Garanzia: 3 anni.

Protezioni e comandi

• Protezione da sottotensione in ingresso.
• Protezione da cortocircuito e sovracorrente in uscita.
• Protezione da sovratensione in uscita.
• Protezione da sovratemperatura.
• Regolazione della tensione di uscita (22,8–27 V) e sensing remoto per compensazione del carico.

Tabella delle specifiche
Dimensioni (L×P×A): 127×76,2×40 mm
Tensione di ingresso: 85–305 VAC o 120–420 VDC
Corrente di ingresso: 6,5 A @115 VAC; 4 A @230 VAC
Tensione di uscita: 24 V (regolabile 22,8–27 V)
Corrente di uscita: 0–26,32 A (convezione naturale); 0–39,48 A (raffreddamento a ventola)
Potenza di uscita: 500 W (naturale) / 750 W (ventola, 25 CFM)
Efficienza: 91 % / 93,5 % (115 VAC / 230 VAC); fino al 95 % in condizioni specificate
Tensione di isolamento: 3750 VAC
Temperatura operativa: −25 °C a +70 °C
Formato: Open-frame, involucro in alluminio
Modalità speciali: Corrente costante + Tensione costante (CC+CV); sensing remoto
Protezioni: UVP, SCP, OCP, OVP, OTP
Peso: 550 ± 20 g
Applicazioni tipiche: Automazione industriale, sistemi di controllo industriale, apparecchiature di comunicazione, sistemi LED, strumenti elettronici, dispositivi medicali
