Alimentatore elettrico open frame TPS-GSH750S

AC/DCregolatoregolabile

Panoramica del prodotto

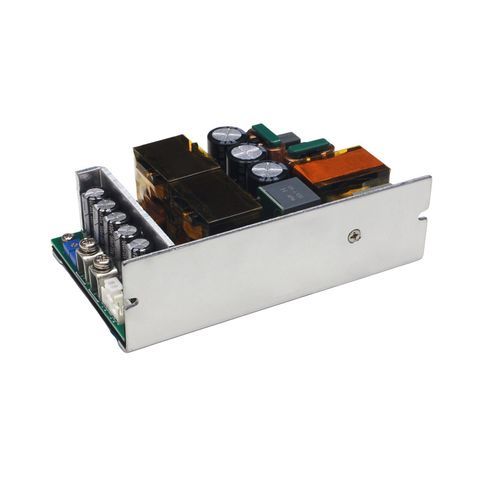

Il TPS-GSH750S-36V è un alimentatore open-frame a uscita singola della serie TPS-GSH750S. Con involucro in alluminio (127×76,2×40 mm), supporta ingresso 85–305 VAC o 120–420 VDC e fornisce fino a 500 W in convezione naturale (36 V / 13,89 A) e fino a 750 W con raffreddamento forzato 25 CFM (36 V / 20,84 A). Funziona da -25 °C a +70 °C e offre isolamento di 3750 VAC, PFC attivo e indicatore LED.

Caratteristiche principali

• Serie: TPS-GSH750S Series con topologia a uscita singola.
• Design e involucro: Open-frame a uscita singola con scocca in alluminio (L×P×A: 127×76,2×40 mm).
• Compatibilità ingresso: Ampia gamma di ingresso 85–305 VAC e 120–420 VDC per installazioni globali.
• Raffreddamento e potenza: 500 W (convezione naturale) e 750 W (con ventilatore 25 CFM).
• Gamma operativa: -25 °C a +70 °C per ambienti impegnativi.
• Isolamento ed efficienza: Isolamento 3750 VAC; efficienza fino al 95 % a seconda delle condizioni.
• Controllo uscita: Tensione di uscita regolabile 34,2–39,6 V con sensing remoto; supporta modalità corrente costante + tensione costante.
• Protezione: Sottotensione ingresso, cortocircuito in uscita, sovracorrente, sovratensione di uscita e protezione da sovratemperatura.
• Monitoraggio e fattore di potenza: PFC attivo e indicatore LED di stato.
• Garanzia e applicazioni: Garanzia 3 anni. Adatto per automazione industriale, sistemi di controllo industriale, apparecchiature di comunicazione, sistemi LED, domotica, strumenti elettronici e alcuni dispositivi medicali.

Caratteristiche / specifiche tecniche

• Dimensioni (L×P×A): 127×76,2×40 mm
• Peso: 550 ± 20 g
• Tensione di ingresso: 85–305 VAC (supporta anche 120–420 VDC)
• Corrente di ingresso: 6,5 A @ 115 VAC, 4 A @ 230 VAC
• Tensione di uscita: 36 V (regolabile 34,2–39,6 V)
• Potenza di uscita: 500 W (convezione naturale) / 750 W (raffreddamento a ventola, 25 CFM)
• Corrente di uscita: 0–13,89 A (convezione), 0–20,84 A (ventola)
• Efficienza: 91 % / 94 % (115 VAC / 230 VAC); fino al 95 % in condizioni specifiche
• Tensione di isolamento: 3750 VAC
• Temperatura di esercizio: -25 °C a +70 °C
• Correzione del fattore di potenza: PFC attivo
• Indicatori: LED
• Modalità di uscita: Corrente costante + tensione costante
• Sensing remoto: Sì (terminal di sensing remoto)
• Protezioni: Sottotensione ingresso, cortocircuito uscita, sovracorrente, sovratensione uscita, sovratemperatura
• Produttore: TPS
• Garanzia: 3 anni
