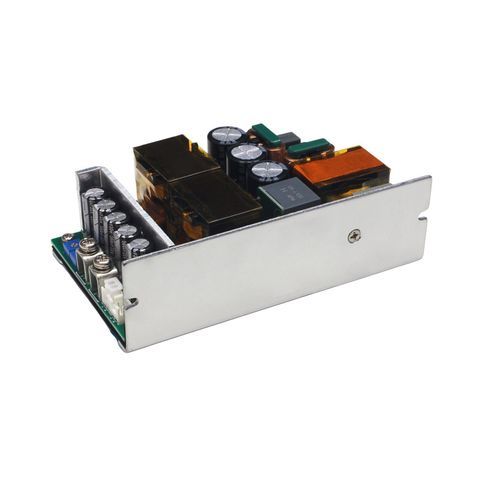

Alimentatore elettrico open frame TPS-GSH750S-12V

AC/DCad uscita semplicea commutazione

Panoramica del prodotto
Il TPS-GSH750S-12V è un alimentatore open-frame 12V a uscita singola della serie TPS-GSH750S, con involucro in alluminio e ingombro ridotto. Supporta ampie gamme di ingresso AC e DC e offre funzionamento in convezione naturale fino a 500W e raffreddamento forzato (25 CFM) fino a 750W, adatto ad applicazioni industriali e medicali.

Descrizione funzionale principale
Uscita singola 12V regolabile 11.4–12.8V. Eroga 500W in convezione naturale e fino a 750W (12V / 62.5A) con ventilatore 25CFM. Temperatura ambiente operativa: -25℃ a +70℃. Tensione di isolamento: 3750VAC. Include Active PFC, indicatore LED di stato e remote sensing per una regolazione precisa della tensione. Supporta modalità di uscita a corrente costante e tensione costante.

Protezioni e affidabilità

• Protezione contro sottotensione in ingresso
• Protezione contro cortocircuito in uscita
• Protezione da sovracorrente
• Protezione da sovratensione in uscita
• Protezione da surriscaldamento

Applicazioni
Idoneo per macchine di automazione industriale, sistemi di controllo industriale, apparecchiature di comunicazione, sistemi LED, dispositivi smart home, strumenti elettronici e attrezzature mediche.

Caratteristiche principali

• Parte della serie TPS-GSH750S
• Design open-frame a uscita singola con involucro in alluminio
• Dimensioni (L×W×H): 127×76.2×40 mm
• Ingresso ampio: 85–305 VAC e 120–420 VDC
• Raffreddamento e potenza: 500W (convezione naturale), 750W (ventilatore 25CFM)
• Temperatura operativa: -25℃ a +70℃
• Tensione di isolamento: 3750VAC
• Alta efficienza (fino al 95%)
• Active PFC incluso
• Indicatore LED di stato
• Regolazione tensione di uscita: 11.4–12.8V; remote sensing
• Operazione CC + CV
• Funzioni di protezione complete
• Garanzia di 3 anni

Specifiche tecniche

• Article Number: OF1294
• Manufacturer Code: OF0010027
• Manufacturer: TPS
• Dimensioni (L×W×H): 127×76.2×40 mm
• Efficienza: 90% / 93% (115VAC / 230VAC); fino al 95% documentato
• Corrente di ingresso: 6.5A @ 115VAC, 4A @ 230VAC
• Tensione di ingresso: 85–305 VAC (120–420 VDC supportato)
• Tensione di uscita: 12 V (regolabile 11.4–12.8V)
• Corrente di uscita: 0–41.67A (raffreddamento naturale), 0–62.5A (raffreddamento con ventilatore)
• Potenza di uscita: 500W (naturale), 750W (ventilatore)
• Peso: 550 ± 20 g
• Tensione di isolamento: 3750 VAC
• Temperatura operativa: -25℃ a +70℃
• Funzioni: Active PFC, indicatore LED, remote sensing, funzionamento CC + CV
• Protezioni: sottotensione ingresso, cortocircuito in uscita, sovracorrente, sovratensione in uscita, surriscaldamento
• Garanzia: 3 anni
