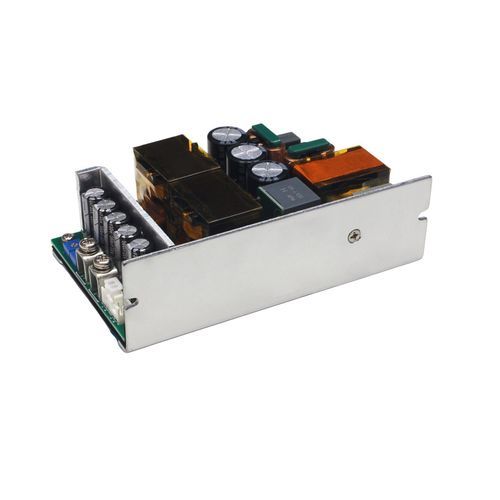

Alimentatore elettrico open frame TPS-GSH750S-48V

AC/DCregolatoad uscita semplice

Panoramica del prodotto
Il TPS-GSH750S-48V è un alimentatore open-frame ad uscita singola della serie TPS-GSH750S. Presenta un involucro in alluminio (127×76,2×40 mm), ampi intervalli di ingresso (85–305 VAC e 120–420 VDC) e fornisce 500 W con raffreddamento naturale e fino a 750 W con raffreddamento forzato tramite ventilatore da 25 CFM. Integra Active PFC, remote sensing e un intervallo di regolazione della tensione di uscita 45,6–54 V.

Prestazioni e caratteristiche

• Temperatura di funzionamento: -25 °C a +70 °C.
• Isolamento: tensione di isolamento 3750 VAC.
• Active PFC: correzione attiva del fattore di potenza integrata.
• Efficienza: 91% / 94% (115 VAC / 230 VAC); fino al 95% in condizioni specificate.
• Regolazione tensione di uscita: 45,6–54 V regolabile.
• Modalità di uscita: funzionamento in corrente costante (CC) e tensione costante (CV).
• Remote Sensing: terminale di rilevamento remoto per regolazione precisa della tensione.
• Indicatori: LED di stato.
• Protezione: sottotensione ingresso, cortocircuito in uscita, sovracorrente, sovratensione uscita e protezione da sovratemperatura.
• Garanzia: 3 anni.

Applicazioni tipiche

• Macchine per automazione industriale e sistemi di controllo industriale.
• Apparecchiature di comunicazione e strumenti elettronici.
• Sistemi LED e soluzioni per edifici intelligenti/domotica.
• Apparecchiature medicali (idoneo per alcune applicazioni medicali).

Specifiche

• Dimensioni (L×W×H): 127 × 76,2 × 40 mm.
• Tensione di uscita: 48 V (regolabile 45,6–54 V).
• Potenza di uscita: 500 W (raffreddamento naturale) / 750 W (raffreddamento con ventola, 25 CFM).
• Corrente di uscita: 0–10,42 A (raffreddamento naturale); 0–15,63 A (raffreddamento con ventola).
• Tensione di ingresso: 85–305 VAC; supporta anche 120–420 VDC.
• Corrente di ingresso: 6,5 A @ 115 VAC; 4 A @ 230 VAC.
• Efficienza: 91% / 94% (115 VAC / 230 VAC); fino al 95% in condizioni specificate.
• Tensione di isolamento: 3750 VAC.
• Intervallo di temperatura di funzionamento: -25 °C a +70 °C.
• Peso: 550 ± 20 g.
• Caratteristiche funzionali: Active PFC, indicatore LED, regolazione della tensione di uscita, Remote Sensing, modalità CC+CV.
• Protezioni: sottotensione ingresso, cortocircuito uscita, sovracorrente, sovratensione uscita, sovratemperatura.
• Garanzia: 3 anni.

Caratteristiche tecniche

• Nome prodotto: TPS-GSH750S-48V
• Marca: TPS
• Article Number (interno): OF1297
• Manufacturer Code: OF0010030
• Dimensioni: 127 × 76,2 × 40 mm
• Peso: 550 ±20 g
• Ingresso AC: 85–305 VAC
• Ingresso DC: 120–420 VDC
• Corrente ingresso: 6,5 A (115 VAC), 4 A (230 VAC)
• Tensione di uscita: 48 V (regolabile 45,6–54 V)
• Corrente di uscita: fino a 10,42 A (raffreddamento naturale), fino a 15,63 A (raffreddamento con ventola)
• Potenza di uscita: 500 W (naturale), 750 W (ventola 25 CFM)
• Efficienza: 91% / 94% (115 VAC / 230 VAC) — fino al 95%
• Isolamento: 3750 VAC
• Funzioni: Active PFC, LED, Remote Sensing, CC+CV, regolazione tensione
• Protezioni: sottotensione ingresso, cortocircuito uscita, sovracorrente, sovratensione uscita, sovratemperatura
• Temperatura di esercizio: -25 °C a +70 °C
• Garanzia: 3 anni
