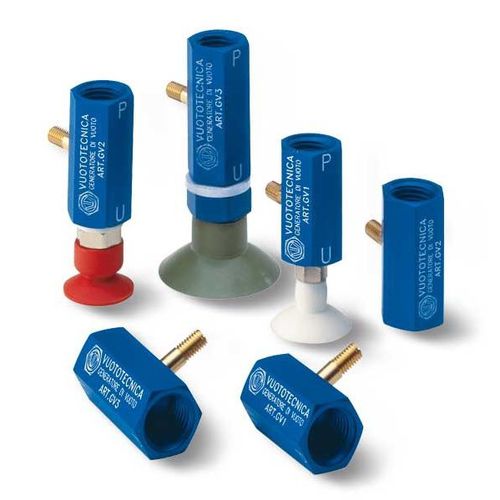

Eiettore Venturi monostadio GV series

Anche il funzionamento di questi generatori di vuoto è basato sul principio Venturi. La caratteristica che li distingue dai generatori di vuoto classici sono le due connessioni per l’aria di alimentazione e il vuoto, poste sullo stesso asse, mentre la connessione relativa allo scarico dell’aria aspirata e quella esausta è posta ortogonalmente a esse. I vantaggi derivanti da questa conformazione sono i minori ingombri, la facilità d’assemblaggio e la semplicità di manutenzione. Questi generatori di vuoto possono essere assemblati direttamente sui supporti delle ventose o sui portaventose. Sono interamente realizzati in alluminio anodizzato, a eccezione dell’ugello di scarico che è in ottone.
