Generatore sottovuoto MSVE series

autonomomultifunzionecon monitor integrato

Panoramica
Generatori di vuoto e depressori pneumatici per asservimento di ventose e sistemi di presa a depressione. Ampia gamma comprendente generatori monostadio, multistadio, multifunzione e modulari, generatori a cartuccia, generatori di flusso Vacuum Jet e minidepressori/depressori completi di serbatoio e circuiteria. Funzionamento basato principalmente sul principio Venturi; disponibili versioni per basse e alte pressioni d'alimentazione, con silenziatori integrati o opzionali e accessori per il risparmio energetico e il controllo del vuoto.

Generatori monostadio
Descrizione e caratteristiche comuni: funzionamento basato sul principio Venturi; alimentando il generatore con aria compressa in P si genera depressione in U e lo scarico avviene in R. Interruzione dell'alimentazione in P annulla l'effetto vuoto. Realizzati in alluminio anodizzato; eiettori in ottone o alluminio a seconda degli articoli. Disponibili versioni LP (low pressure) ottimizzate per pressioni d'alimentazione inferiori a 4 bar e versioni SX con silenziatore SSX installato di serie.

• Generatore monostadio 15 01 10 / 15 01 10 LP / 15 01 15 LP (codici: 150110, 150110LP, 150115LP)
• Generatore monostadio 15 03 10 (codice: 150310)
• Generatore monostadio 15 05 08 SX / 15 05 10 SX (codici: 150508SX, 150510SX) - maggiore portata d'aspirazione, alimentazione inferiore a 4 bar, silenziatore SSX di serie
• Generatore monostadio 15 07 10 SX (codice: 150710SX)
• Serie VG (VG03, VG03LP, VG05LP) - installabili direttamente sull’utilizzatore, pressioni ottimali 4 o 6 bar, disponibili silenziatore SSX 3/8" R
• Versioni con espulsore (es. 15 02 10, 15 02 10 LP, 15 02 15 LP) per rapido distacco della ventosa (codici: 150210, 150210LP, 150215LP)
• FVG serie (FVG3, FVG5, FVG8, FVG12) - espulsore pneumatico per altissima frequenza di presa/rilascio, pressione d'alimentazione < 4 bar, peso ridotto, bassi consumi, espulsore disattivabile

Generatori monostadio in linea e serie PVP / GV
Versioni in linea con connessioni sullo stesso asse e scarico ortogonale; facilità di manutenzione e minori ingombri. Filtri d'aspirazione di serie e speciali silenziatori in microfibre. Serie e codici: PVP1, PVP2, PVP3, PVP05, PVP2M / PVP2MM1 / PVP2MM2 / PVP2MM3, PVP7SX / PVP14SX / PVP18SX (con varianti SXLP), GV1 GV2 GV3.

Generatori e gruppi di alimentazione e controllo
Vacumanager serie VM: unità elettropneumatiche integrate per alimentazione e gestione di generatori (vacuostato digitale con display, valvola di alimentazione, valvola di contro-soffio, regolatore di flusso). Codici: VM01, VM03, VM01IO, VM03IO e relativi accessori.

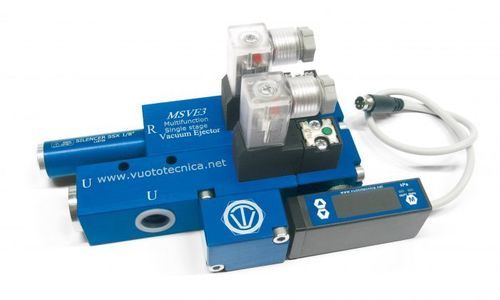

Generatori monostadio e multifunzione serie MSVE
Unità di vuoto autonome per asservimento completo sistemi di presa; eiettori monostadio a bassa pressione (max 4 bar) con elevata velocità di svuotamento, microelettrovalvole per alimentazione e controsoffio, valvola di ritegno integrata, vacuostato digitale con display, filtro d'aspirazione ispezionabile. Applicazioni: robotica, manipolazione lamiere, vetro, marmo, ceramiche, plastica, cartoni, legno.

Generatori e unità serie AVG (Automotive)
Unità autonome con eiettori monostadio, dispositivo pneumatico per risparmio energetico integrato, monoblocco in alluminio anodizzato con elettrovalvole esterne, vacuostato pneumatico, valvola di ritegno, filtro ispezionabile. Codici: AVG18, AVG25.

Generatori multistadio
Costruiti per produrre depressioni elevate (fino al 90% / grado di vuoto finale ~100 mbar assoluti). Funzionamento tramite eiettori multipli in linea (principio Venturi) con minore consumo d'aria rispetto ai monostadio a pari portata. Realizzati in materiali inossidabili; impiego continuo e ampia robustezza in temperature da -20 a +80 °C. Serie e codici: Serie M (M3, M7, M10, M14, M18; anche versioni SSX per maggiore silenziosità), PVP multistadio (PVP12MX / MXLP, PVP25MX, PVP40M/MLP, PVP70M/MLP, PVP100M/MLP, PVP140/170/200 M/MLP, PVP250/300 M/MLP, fino a PVP750 MD/MDLP), MVG, GVMM (multifunzione modulari) con possibilità di assemblare moduli intermedi MI.

Generatori multifunzione modulari GVMM e moduli intermedi MI
Monoblocco in alluminio anodizzato con eiettori multipli silenziati, microelettrovalvole per alimentazione/soffiaggio, regolatori di flusso, vacuostato digitale, distributore con filtro integrato e valvola di ritegno. Sistema modulare per assemblare più unità autonome; kit e codici per composizioni modulari. Codici esemplificativi: GVMM3, GVMM7, GVMM10, GVMM14, MI3, MI7, MI10, MI14.

Generatori di flusso Vacuum Jet
Principio di funzionamento basato su flusso concentrico ciclonico che genera depressione e consente trasferimento/aspirazione di polveri, granulati, segatura, liquidi, fumi e nebbie; disponibili in alluminio anodizzato e in acciaio inox. Codici CX7, CX10, CX13, CX19, CX25, CX38, CX50.

Generatori a cartuccia
Piccoli generatori integrabili direttamente sugli organi di presa per packaging: PVR1, PVR4, PVR3OT; pressioni di utilizzo basse (1-3 bar), portate tra 1 e 4 m3/h circa e resistenza a polveri/minori intasamenti.

Generatori regolabili per conveyor
Eiettore di diametro maggiorato e regolabile per variare portata e grado di vuoto senza intervenire sulla pressione d'alimentazione; adatti al trasferimento di prodotti e all'asservimento di ventose in presenza di polveri/liquidi. Modelli PVR25, PVR50, PVR100, PVR200.

Minidepressori e depressori pneumatici (unità con serbatoio)
Unità autonome costituite da serbatoio, generatore di vuoto, valvole, regolatore di pressione, filtro d'aspirazione e vacuostato; mantengono il vuoto nel serbatoio per garantire presa anche in mancanza di alimentazione; ideali per movimentazione carichi pesanti o centralizzazione del vuoto. Modelli e codici: DOP06 (assortimenti con PVP12MX/PVP25MX), DOP10, DOP20 (con dispositivi ES integrati), DOP25, DOP50, DOP100, DOP150, DOP300.

Accessori e ricambi
Ampia gamma di accessori: valvole pneumatiche ad otturatore coassiale servopilotate, elettrovalvole pneumatiche ad otturatore coassiale, valvola a manicotto per rapido distacco, set di cavi con energy saving integrato, connettori, microelettrovalvole NO/NC con bobina a basso assorbimento, vacuostati digitali, vuotometri, silenziatori SSX (diverse misure), kit per risparmio energetico ES, collettori in alluminio, supporti e kit di montaggio.

Documentazione tecnica disponibile
Per la maggior parte dei prodotti sono disponibili schede tecniche e PDF di supporto con tabelle di portata, tempi di evacuazione, schemi e istruzioni (file PDF relativi ai singoli articoli).

Caratteristiche / specifiche tecniche

• Principio di funzionamento: Venturi (eiettori monostadio o multistadio) o flusso ciclonico (Vacuum Jet)
• Materiali: corpi in alluminio anodizzato; eiettori in ottone, alluminio o acciaio inox; guarnizioni EPDM o FKM (su richiesta); valvole a lamella in silicone o FKM
• Pressioni d'alimentazione: varianti 1 ÷ 3 bar (LP/MLP), 4 ÷ 6 bar (tipiche per multistadio e alcune serie), alcune unità ottimizzate a 6 bar
• Grado di vuoto: fino a -90 kPa (circa 100 mbar assoluti) per multistadio; valori di vuoto fino a -72 kPa per piccoli cartuccia
• Portate d'aspirazione: da ~1 m3/h (piccoli cartuccia) fino a centinaia di m3/h (serie modulari e MD/MDLP; es. PVP fino a 900 m3/h in configurazioni modulo/telai multipli)
• Temperature d'esercizio (multistadio): -20 ÷ +80 °C
• Silenziatori: SSX serie (diverse filettature e lunghezze) per importante abbattimento rumorosità (fino a -13 ÷ -20 dB(A) a seconda del modello)
• Controlli e gestione: vacuostati pneumatici o digitali con display, vuotometri, microelettrovalvole bistabili o NC/NO per alimentazione ed espulsione, valvole servopilotate ad otturatore coassiale
• Funzioni energetiche: sistemi di risparmio aria compressa (Energy Saving, ES) integrabili con vacuostati e valvole ad otturatore coassiale
• Installazione: generatori predisposti per montaggio diretto su supporti ventose, portaventose o come unità autonome modulari (GVMM + MI)
• Manutenzione: filtri d'aspirazione ispezionabili; impiego continuo senza parti in movimento nei multistadio
