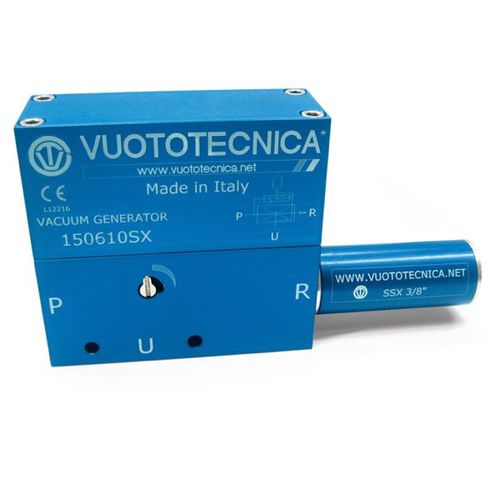

Eiettore Venturi monostadio 150608SX

Hanno le stesse caratteristiche tecniche del 15 05 08 SX e 15 05 10 SX, con in più l’espulsore pneumatico. Per il sistema d’espulsione, viene impiegata l’aria accumulata durante il ciclo di lavoro in un’apposita camera ricavata nel corpo del generatore che, al cessare dell’alimentazione in P e opportunamente dosata tramite un regolatore di flusso a vite, viene scaricata automaticamente nella connessione dell’utilizzo U, per il rapido ripristino della pressione atmosferica. La pressione d’alimentazione ottimale è inferiore a 4 bar. Un silenziatore ad alto abbattimento sonoro, posto sullo scarico R dell’aria esausta, riduce al minimo la rumorosità ed è parte integrante del generatore. Anche questi generatori, come i precedenti descritti, sono interamente realizzati in alluminio anodizzato.
