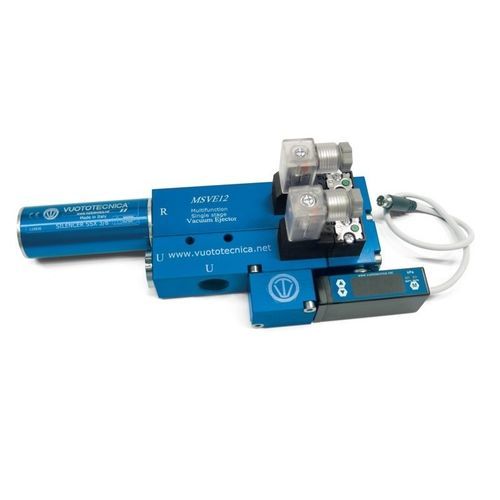

Eiettore Venturi monostadio MSVE20

Generale
I generatori di vuoto della serie MSVE sono progettati per asservire sistemi di presa a depressione e movimentazione con ventose. L'originale sistema di alimentazione dell'aria compressa tramite otturatori coassiali consente un apporto elevato d'aria agli eiettori e al sistema di espulsione, garantendo maggiore rapidità di presa e distacco del carico. Sono dotati di eiettori monostadio alimentati a bassa pressione (pressione max 4 bar) e di velocità di svuotamento elevate rapportate alla capacità d'aspirazione. Due microelettrovalvole gestiscono l'alimentazione dell'aria compressa all'eiettore del vuoto e al controsoffio di scarico, regolabile per intensità e durata tramite un regolatore di flusso a vite. La valvola di ritegno integrata sulla connessione d'aspirazione mantiene il vuoto in mancanza di corrente elettrica. Un vacuostato digitale con display e led gestisce l'alimentazione dell'aria e fornisce segnali per l'avvio ciclo in sicurezza. Un distributore in alluminio anodizzato con connessioni per il vuoto integra un filtro d'aspirazione facilmente ispezionabile.

Funzionamento
Attivando la microelettrovalvola d'alimentazione si crea vuoto all'utilizzo; al raggiungimento del valore massimo impostato il vacuostato interviene sulla bobina della microelettrovalvola interrompendo l'alimentazione dell'aria e la ripristina quando il vuoto scende sotto il valore minimo. Questa modulazione mantiene il grado di vuoto entro valori di sicurezza (isteresi) e consente risparmio di aria compressa. Un secondo segnale del vacuostato, regolabile e indipendente dal primo, può consentire l'avvio del ciclo quando il grado di vuoto raggiunge il valore idoneo. Terminato il ciclo, si disattiva la microelettrovalvola d'alimentazione e contemporaneamente si attiva la microelettrovalvola d'espulsione per il rapido ripristino della pressione atmosferica.

Applicazioni
I generatori MSVE possono essere installati in qualsiasi posizione e sono adatti per asservire sistemi di presa a ventose per la movimentazione di lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, e sono indicati per la robotica industriale dove sono richieste elevate prestazioni in dimensioni compatte.

Varianti e modelli

• MSVE3, MSVE3IO
• MSVE5, MSVE5IO
• MSVE8, MSVE8IO
• MSVE12, MSVE12IO
• MSVE20

Accessori e ricambi

• Set di cavi con energy saving integrato
• Connettore
• Cavo con connettore assiale
• Cavo con connettore radiale
• Microelettrovalvola d’alimentazione e di soffiaggio con bobina elettrica a basso assorbimento NC
• Vacuostato digitale

Valvola a manicotto (per MSVE)
Valvola pneumatica a manicotto studiata per consentire un ripristino rapido della pressione atmosferica all'interno delle ventose in fase di distacco: azionata pneumaticamente a fine ciclo chiude la connessione di scarico del generatore e convoglia l'aria d'alimentazione nella connessione dell'utilizzo ottenendo il distacco immediato delle ventose. Realizzata in alluminio anodizzato con membrana a manicotto in silicone; adatta per generatori con portate non superiori a 15 mc/h.

Caratteristiche / specifiche tecniche

• Tipologia: generatori di vuoto monostadio e multifunzione
• Alimentazione aria compressa tramite otturatori coassiali
• Eiettori: monostadio, alimentati a bassa pressione (max 4 bar)
• Controsoffio regolabile per intensità e durata tramite regolatore di flusso a vite
• Due microelettrovalvole per alimentazione e soffiaggio
• Vacuostato digitale con display e led per gestione vuoto e segnalazioni
• Valvola di ritegno integrata sulla connessione d'aspirazione
• Distributore in alluminio anodizzato con filtro d'aspirazione ispezionabile
• Valvola a manicotto in alluminio anodizzato con membrana in silicone (adatta per portate ≤ 15 mc/h)
• Adatti per uso su sistemi di presa a ventose e applicazioni robotiche industriali
