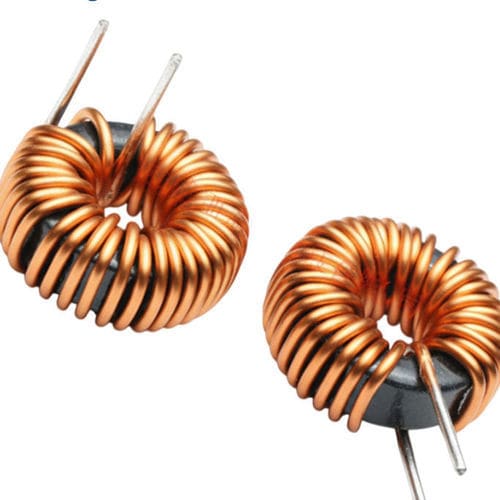

Induttore a filo WL80125

magneticoa nucleo di ferroEMI

Panoramica del prodotto
L'induttore toroidale Sendust WL80125 è progettato per l'accumulo di energia compatto e la filtrazione della corrente nei sistemi di elettronica di potenza. Costruito con nucleo toroidale in Sendust (Fe‑Si‑Al) e avvolgimento in rame smaltato, offre basse perdite di nucleo, alta densità di flusso di saturazione e induttanza stabile in funzione della temperatura per applicazioni a corrente medio/alta.

Principali utilizzi

• Alimentatori switching
• Convertitori DC-DC
• Sistemi di controllo industriale e apparecchiature di potenza
• Inverter solari e sistemi di energie rinnovabili
• Filtri EMI e soppressione dei disturbi
• Elettronica automobilistica e caricatori batteria
• UPS e altri sistemi di conversione dell'energia

Dettagli prodotto
Il WL80125 presenta un percorso magnetico chiuso fornito dal nucleo toroidale, riducendo al minimo le dispersioni magnetiche. La costruzione tipica include un nucleo toroidale in polvere di Sendust (Fe‑Si‑Al) e un avvolgimento preciso in rame smaltato. Il progetto garantisce buone prestazioni in presenza di bias DC, ridotte perdite alle frequenze di commutazione medio/alte e stabilità meccanica per ambienti industriali.

Parametri tipici

• Materiale del nucleo: Sendust (Fe‑Si‑Al)
• Intervallo di induttanza: 1 µH – 10 mH
• Corrente nominale: 1 A – 50 A (tipico)
• Corrente di saturazione: fino a 80 A (tipico)
• Frequenza operativa: 10 kHz – 300 kHz (tipico)
• Temperatura operativa: -40°C a +125°C
• Isolamento/filo: rame smaltato
• Forma del nucleo: toroidale

Vantaggi

• Elevata densità di flusso di saturazione per la gestione di correnti elevate
• Basse perdite di nucleo alle frequenze di commutazione medio/alte
• Induttanza stabile su ampia gamma di temperature
• Buone prestazioni in bias DC e durabilità meccanica
• Ridotte dispersioni magnetiche e efficace soppressione EMI

Svantaggi

• Generalmente più ingombrante e pesante rispetto ad alcune alternative in ferrite per la stessa induttanza
• Materiali e avvolgimento di precisione possono aumentare i costi di produzione

Applicazioni e note di implementazione
Adatto come induttore di potenza e choke EMI in alimentatori switching, convertitori DC-DC, inverter solari, azionamenti motore e moduli di potenza automotive. Nella selezione del WL80125 considerare il valore di induttanza, le correnti nominale e di saturazione, la resistenza DC (DCR), le dimensioni del nucleo, la frequenza operativa e le condizioni termiche per garantire stabilità a lungo termine e conformità del sistema.

Specifiche tecniche

• Materiale del nucleo: Sendust (Fe‑Si‑Al)
• Induttanza: 1 µH – 10 mH
• Corrente nominale: 1 A – 50 A
• Corrente di saturazione: fino a 80 A
• Intervallo di frequenza: 10 kHz – 300 kHz
• Intervallo di temperatura: -40°C a +125°C
• Avvolgimento: rame smaltato
• Forma del nucleo: toroidale (percorso magnetico chiuso)
