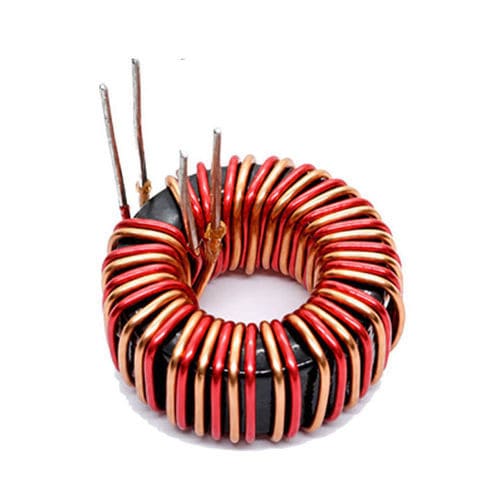

Induttore con nucleo in ferrite WL65125

in ferriteO-ringper l'industria automobilistica

Panoramica del prodotto
La bobina toroidale in ferrite WL65125 è un induttore toroidale progettato per applicazioni industriali di potenza e segnale. Realizzata con nucleo toroidale in ferrite e avvolgimento in rame smaltato, garantisce induttanza stabile, bassa dispersione magnetica ed è adatta per commutazione ad alta frequenza e soppressione EMI.

Descrizione dettagliata
Il componente si ottiene avvolgendo filo isolato attorno a un anello di ferrite chiuso. La geometria toroidale fornisce un percorso magnetico efficiente che riduce i campi parassiti e migliora l'accoppiamento. I materiali ferrite tipici presentano alta permeabilità alle frequenze di commutazione con basse perdite del nucleo, rendendo l'induttore adatto all'elettronica di potenza e al filtraggio.

Principio di funzionamento
La corrente nell'avvolgimento genera un flusso magnetico contenuto nel nucleo toroidale. Questa contenimento aumenta l'induttanza per spira e riduce le dispersioni. Nei convertitori switching la bobina immagazzina e rilascia energia; nei filtri attenua il rumore ad alta frequenza lasciando passare i segnali desiderati.

Applicazioni

• Alimentatori switching e convertitori DC–DC
• Inverter ed elettronica per energie rinnovabili (sistemi PV, accumulo)
• Filtri EMI e choke in modalità comune per apparecchiature industriali e di comunicazione
• Elettronica automotive: sistemi EV, gestione batterie, caricatori e azionamenti motore
• Circuiti RF, filtraggio dei segnali e adattamento antenna
• Automazione industriale, apparecchiature medicali e audio

Vantaggi e limitazioni

• Vantaggi: geometria toroidale compatta, bassa dispersione magnetica, buon comportamento ad alte frequenze, possibilità di personalizzare nucleo e avvolgimento per induttanza e corrente.
• Limitazioni: la complessità dell'avvolgimento può aumentare il costo per progetti custom; i nuclei in ferrite possono saturare con elevata componente DC; la scelta del materiale influenza le perdite alla frequenza target.

Risoluzione problemi / Problemi comuni

• Surriscaldamento — verificare la corrente nominale, la sezione del filo e le condizioni termiche.
• Induttanza errata — confermare il numero di spire, il materiale del nucleo e il metodo di misura.
• Saturazione magnetica — ridurre la componente continua o aumentare le dimensioni del nucleo.
• Prestazioni EMI insufficienti — rivedere il layout dell'avvolgimento, la messa a terra e l'installazione.
• Danni meccanici — ispezionare l'isolamento e l'integrità dell'avvolgimento dopo la movimentazione.

Scheda tecnica (parametri tipici)

• Denominazione modello: WL65125
• Materiale del nucleo: varianti di ferrite (Sendust comunemente proposto come opzione)
• Gamma di induttanza: 23 µH – 500 mH
• Corrente nominale: 6 A – 50 A
• Corrente di saturazione: fino a 80 A (a seconda di dimensione/materiale)
• Frequenza operativa: 10 kHz – 300 kHz
• Temperatura di esercizio: -40°C a +125°C
• Isolamento: filo di rame smaltato
• Forma del nucleo: toroidale (percorso magnetico chiuso)

Personalizzazione e produzione
Opzioni OEM/ODM: selezione del materiale del nucleo, diametro/tipo di filo, metodo e numero di spire, induttanza target, corrente nominale, opzioni di montaggio e test elettrici per adeguarsi ai requisiti applicativi e ai volumi di produzione.

Caratteristiche / specifiche tecniche

• Denominazione modello: WL65125 (prefisso famiglia/modello)
• Materiali del nucleo: varianti ferrite (Sendust indicato come opzione comune)
• Gamma di induttanza: ~23 µH a 500 mH
• Corrente nominale: tip. 6 A a 50 A; saturazione fino a ~80 A secondo nucleo/dimensioni
• Frequenza di funzionamento: ~10 kHz a 300 kHz (dipende dal materiale)
• Intervallo di temperatura: -40°C a +125°C
• Isolamento: avvolgimento in rame smaltato
• Forma del nucleo: toroidale (percorso magnetico chiuso)
• Applicazioni comuni: alimentatori switching, convertitori DC–DC, filtri EMI, elettronica automotive, inverter, sistemi RF e comunicazioni
