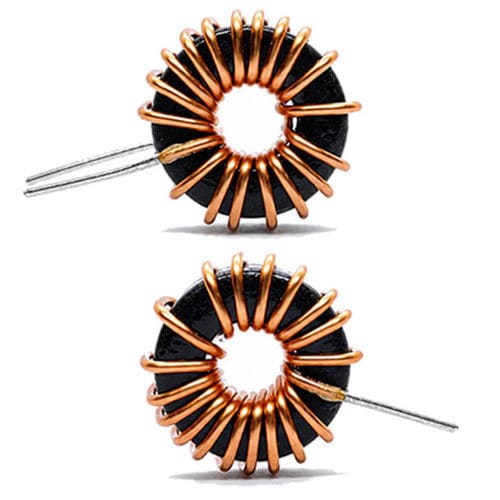

Induttore a filo WL40025

in ferritea nucleo di ferroalta corrente

Panoramica del prodotto
Un induttore toroidale di potenza è un componente magnetico passivo a forma di toro, utilizzato nell'elettronica di potenza per immagazzinare e trasferire energia, controllare il flusso di corrente e filtrare le variazioni di tensione. La geometria toroidale offre un percorso magnetico chiuso che riduce le perdite di flusso, diminuisce le interferenze elettromagnetiche (EMI) e aumenta l'efficienza magnetica rispetto ai design a nucleo aperto. La serie WL40025 può essere realizzata con nuclei in ferrite, polvere di ferro, sendust o leghe metalliche a seconda delle necessità.

Principio di funzionamento
La corrente nel filo di avvolgimento genera un campo magnetico nel nucleo toroidale. Quando la corrente varia, il campo immagazzina e rilascia energia, smussando la ripple di corrente e filtrando il rumore di commutazione nelle alimentazioni e nei convertitori. Il circuito magnetico chiuso del toroide minimizza il flusso disperso e migliora l'efficienza in ambienti di commutazione ad alta frequenza.

Applicazioni

• Alimentatori switching e convertitori DC–DC
• Automazione industriale e sistemi di controllo motori
• Inverter per energie rinnovabili (solare, eolico)
• Moduli di potenza per veicoli elettrici (BMS, caricabatterie di bordo)
• Moduli di alimentazione e filtraggio per telecomunicazioni
• Elettronica audio, sistemi UPS e apparecchiature medicali selezionate
• Soppressione EMI e filtraggio della rete di alimentazione in elettronica avanzata

Vantaggi

• Elevata efficienza magnetica grazie al percorso magnetico chiuso (bassa dispersione di flusso)
• Emissioni EMI ridotte rispetto agli induttori a nucleo aperto
• Ingombro compatto che consente elevata induttanza per volume
• Elevata capacità di corrente con basse perdite in rame e nel nucleo
• Opzioni di nucleo e avvolgimento personalizzabili per requisiti di frequenza e potenza

Svantaggi

• Il processo di avvolgimento può essere più complesso e costoso rispetto ad altri tipi di induttori
• Il montaggio e l'integrazione su PCB possono richiedere soluzioni meccaniche specifiche
• Le possibilità di raffreddamento sono limitate per progetti di potenza molto elevata
• Una scelta errata del materiale del nucleo può ridurre le prestazioni a determinate frequenze

Scheda tecnica (valori tipici)

• Materiale del nucleo: Sendust (Fe‑Si‑Al) (altri materiali disponibili)
• Intervallo di induttanza: 10 µH – 100 mH (tipico)
• Corrente nominale: 3 A – 10 A (tipico)
• Corrente di saturazione: fino a 15 A (tipico)
• Frequenza operativa: 10 kHz – 100 kHz (tipico)
• Temperatura di esercizio: -40°C a +125°C
• Isolamento: filo di rame smaltato
• Forma del nucleo: toroidale

Personalizzazione
Gli induttori toroidali di potenza possono essere progettati su misura (dimensione del nucleo, numero di spire, sezione del filo, valore di induttanza, corrente nominale, isolamento e stile di montaggio) per soddisfare requisiti elettrici e meccanici specifici delle applicazioni industriali.

Manutenzione e affidabilità
I problemi comuni includono surriscaldamento (dovuto a corrente eccessiva o raffreddamento insufficiente), variazioni di induttanza (scelta errata del nucleo, difetti di avvolgimento o invecchiamento), saturazione magnetica (superamento della corrente di saturazione), problemi EMI (layout o cablaggio) e danni fisici (degrado dell'isolamento o degli avvolgimenti). Test elettrici regolari, monitoraggio termico e corretta specifica del componente riducono il rischio di guasto.

Specifiche tecniche

• Nome modello: WL40025
• Materiali del nucleo supportati: ferrite, polvere di ferro, sendust, leghe metalliche
• Intervallo di induttanza disponibile: 10 µH – 100 mH (tipico)
• Intervallo di corrente nominale: 3 A – 10 A (tipico)
• Corrente di saturazione: fino a 15 A (tipico)
• Frequenza operativa: 10 kHz – 100 kHz (tipico)
• Intervallo di temperatura operativa: -40°C a +125°C
• Isolamento: filo di rame smaltato
• Utilizzi tipici: alimentatori, convertitori, energie rinnovabili, sistemi EV, automazione industriale, soppressione EMI
