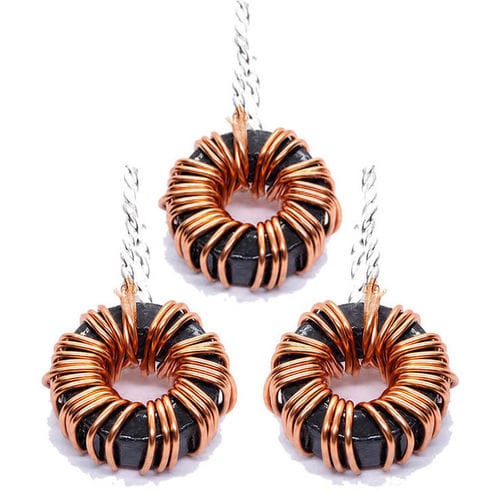

Induttore a nucleo di ferro WL44125

in ferritedi corrente forteDC

Panoramica
La bobina elettromagnetica toroidale WL44125 è un induttore a nucleo anulare progettato per applicazioni industriali di potenza e segnale. Il circuito magnetico chiuso garantisce alta efficienza magnetica, bassa dispersione di flusso, ridotto rumore acustico e minore EMI. La bobina è personalizzabile tramite la scelta del materiale del nucleo, del tipo di avvolgimento, della corrente nominale, dell'induttanza e della frequenza operativa.

Funzionamento
La bobina funziona per induzione elettromagnetica: la corrente nell'avvolgimento genera un campo magnetico concentrato nel nucleo toroidale. Il nucleo circolare continuo minimizza le dispersioni magnetiche, assicurando induttanza stabile, efficiente accumulo di energia e basse emissioni radiate. L'intensità del campo dipende dal numero di spire, dalla corrente, dal materiale del nucleo e dalla geometria.

Applicazioni

• Elettronica di potenza: alimentatori switching, convertitori DC–DC, inverter e filtri EMI
• Energia rinnovabile: inverter solari, convertitori eolici, gestione batterie
• Trasformatori e alimentazioni per dispositivi industriali
• Apparecchiature audio: induttori a basso rumore per amplificatori Hi‑Fi
• Dispositivi medicali, telecomunicazioni ed elettronica automotive
• Automazione industriale: controller motori, pannelli di controllo e sensori

Vantaggi

• Alta efficienza magnetica e bassa dispersione di flusso grazie al percorso magnetico chiuso
• Design compatto con elevata densità di potenza e induttanza stabile
• Basso rumore acustico e ridotte vibrazioni
• Buone prestazioni termiche e configurabile per varie frequenze e correnti

Svantaggi / Considerazioni

• Produzione più complessa (attrezzature di avvolgimento specializzate) che può aumentare i costi
• Il montaggio può richiedere staffe specifiche a causa della geometria circolare
• Versioni ad alta potenza potrebbero richiedere raffreddamento aggiuntivo o gestione termica

Risoluzione problemi / Modalità di guasto comuni

• Surriscaldamento: corrente eccessiva, filo sottodimensionato, ventilazione insufficiente o materiale del nucleo non idoneo
• Induttanza bassa: numero di spire errato, nucleo danneggiato o errori di produzione
• Rumore eccessivo: avvolgimento allentato, vibrazione del nucleo o montaggio inadeguato — migliorare la fissaggio meccanico
• Interferenza magnetica: posizionamento inappropriato vicino a componenti sensibili — considerare schermatura o riposizionamento
• Corto circuito / guasto d'isolamento: isolamento danneggiato o classe di tensione errata — verificare qualità e specifiche dell'isolamento

Scheda tecnica bobina elettromagnetica
| Parameter | Typical Value |
| ——————— | ——————– |
| Core Material | Sendust (Fe-Si-Al), ferrite, polvere di ferro, acciaio al silicio |
| Inductance Range | 2.2µH – 300mH |
| Rated Current | 4A – 50A |
| Saturation Current | Fino a 70A |
| Operating Frequency | 10 kHz – 100 kHz |
| Operating Temperature | -40°C a +125°C |
| Insulation Type | Filo di rame smaltato (opzioni disponibili) |
| Core Shape | Toroidale |

Personalizzazione e linee guida per la selezione
La scelta deve considerare induttanza richiesta, frequenza operativa, corrente nominale, tensione, materiale del nucleo e spazio di installazione disponibile. I nuclei in ferrite sono preferibili per applicazioni ad alta frequenza e basse perdite; i nuclei in polvere di ferro e acciaio al silicio sono adatti a correnti maggiori. Dimensione del nucleo, numero di spire, sezione del filo, isolamento e fissaggio possono essere adattati su richiesta.

Caratteristiche / Specifiche tecniche

• Identificativo modello: WL44125
• Materiali tipici del nucleo: ferrite, polvere di ferro, acciaio al silicio, Sendust (Fe-Si-Al)
• Gamma di induttanza (capacità produttiva tipica): 2.2µH – 300mH
• Gamma di corrente nominale (capacità produttiva tipica): 4A – 50A
• Corrente di saturazione: fino a ~70A (dipende dal progetto)
• Gamma di frequenza operativa: 10 kHz – 100 kHz (dipende dall'applicazione)
• Gamma di temperatura operativa: -40°C a +125°C
• Isolamento: filo di rame smaltato (opzioni possibili)
• Usi tipici: trasformatori, filtri EMI, convertitori di potenza, inverter per rinnovabili, amplificatori audio, dispositivi medicali e telecomunicazioni
