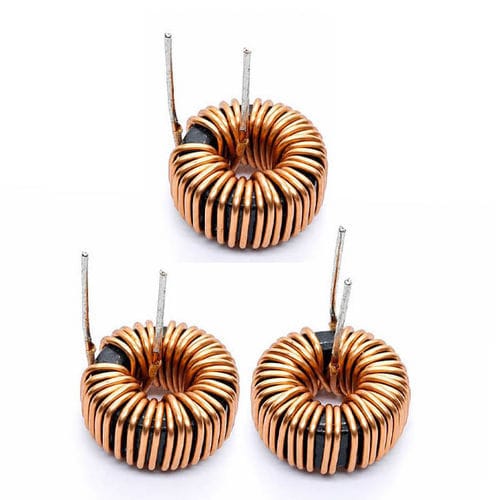

Induttore a nucleo di ferro WL50025

in ferritedi correntead alta frequenza

Panoramica del prodotto
Una bobina RF toroidale è un componente induttivo ad anello progettato per l'elaborazione dei segnali ad alta frequenza, l'adattamento d'impedenza e la soppressione delle EMI. Il percorso magnetico chiuso confina il flusso, migliorando l'efficienza e riducendo le emissioni. Il modello WL50025 è disponibile con nucleo Sendust e altri materiali, e può essere personalizzato per induttanza, corrente nominale e intervallo di frequenze.

Come funziona
Una corrente alternata nel avvolgimento genera un campo magnetico confinato nel nucleo toroidale. Questa configurazione fornisce induttanza, supporta l'adattamento d'impedenza e il filtraggio e minimizza il flusso disperso e le emissioni elettromagnetiche per prestazioni RF stabili.

Panoramica prodotto: bobina RF toroidale compatta
WL50025 combina un nucleo toroidale compatto con avvolgimenti di precisione per ottenere induttanza stabile, alto fattore Q e basse perdite in HF. I progettisti possono scegliere materiale del nucleo, tecnica di avvolgimento e geometria per ottimizzare le prestazioni in trasmettitori, ricevitori e front-end RF.

Scheda tecnica (valori tipici)

• Materiale del nucleo: Sendust (Fe-Si-Al) — alternative: ferrite, ferro in polvere
• Intervallo di induttanza: 1 µH – 10 mH
• Corrente nominale: 1 A – 50 A
• Corrente di saturazione: fino a 80 A
• Frequenza operativa: 10 kHz – 300 kHz
• Temperatura di esercizio: -40°C a +125°C
• Isolamento: filo di rame smaltato
• Forma del nucleo: toroidale

Applicazioni

• Apparecchiature di comunicazione RF (trasmettitori, ricevitori, stazioni base)
• Reti di adattamento antenna e circuiti di sintonia
• Amplificatori RF e condizionamento del segnale
• Filtraggio EMI e riduzione del rumore in elettronica industriale
• Elettronica medica e sistemi di misura di precisione
• Dispositivi IoT, moduli 5G e sistemi wireless compatti

Vantaggi

• Alta efficienza magnetica e perdita di flusso molto bassa grazie al percorso magnetico chiuso
• Induttanza stabile e alto fattore Q per basse perdite di segnale
• Efficace soppressione del rumore e riduzione di EMI/emissioni
• Formato compatto adatto a progetti con vincoli di spazio

Svantaggi

• La precisione dell'avvolgimento attorno al toroide aumenta la complessità e il costo di produzione
• Le opzioni di montaggio possono essere limitate dalla geometria toroidale
• La capacità parassita tra spire può influire sulle prestazioni in altissime frequenze se non ottimizzata

Risoluzione dei problemi (problemi comuni e soluzioni)

• Attenuazione del segnale — verificare induttanza, selezione del nucleo e qualità dell'avvolgimento
• Deviazione di frequenza — controllare il numero di spire, le tolleranze e gli effetti termici
• Surriscaldamento — confermare che la corrente nominale non sia superata, scegliere il nucleo adeguato e migliorare la gestione termica
• Problemi EMI — ottimizzare il layout PCB, aggiungere schermatura o filtraggio supplementare

Specifiche tecniche

• Modello: WL50025
• Materiali del nucleo disponibili: ferrite, ferro in polvere, Sendust (Fe-Si-Al)
• Intervallo di induttanza (tipico): 1 µH – 10 mH
• Corrente nominale (tipica): 1 A – 50 A
• Corrente di saturazione (tipica): fino a 80 A
• Frequenza di funzionamento (tipica): 10 kHz – 300 kHz
• Temperatura di funzionamento: -40°C a +125°C
• Isolamento: filo di rame smaltato
• Forma del nucleo: toroidale
• Parametri personalizzabili: diametro interno, sezione del filo, numero di spire, materiali isolanti, induttanza, proprietà in frequenza e opzioni di montaggio
