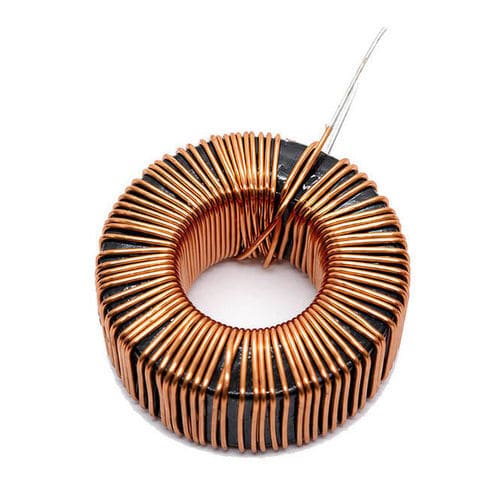

Induttore in ferrite WL270125

magneticoa nucleo di ferroa filo

Sintesi
La bobina a nucleo toroidale WL270125 è un componente magnetico costituito da un nucleo circolare con un conduttore avvolto. Il percorso magnetico chiuso garantisce stabilità dell'induttanza, ridotta dispersione di flusso, bassa interferenza elettromagnetica (EMI) e trasferimento energetico efficiente. La costruzione toroidale consente dimensioni compatte, prestazioni termiche migliorate e funzionamento a basso rumore rispetto a geometrie di bobine convenzionali. Le opzioni di materiale del nucleo (Sendust (Fe-Si-Al), ferrite, polvere di ferro, nanocristallino) permettono l'adattamento a diverse gamme di frequenza e livelli di potenza.

Descrizione della bobina a nucleo toroidale
Un induttore a nucleo toroidale è un elettromagnete con un percorso magnetico continuo in cui l'avvolgimento concentra il flusso all'interno del toroide. Punti funzionali chiave:

• Il nucleo a circuito chiuso riduce le perdite di flusso magnetico e l'EMI.
• Elevata induttanza per unità di volume, consentendo soluzioni compatte.
• Caratteristiche termiche favorevoli per applicazioni di elettronica di potenza.
• Personalizzabile: materiale del nucleo, numero di spire, sezione del conduttore e opzioni di montaggio.

Funzionamento
La corrente che attraversa l'avvolgimento induce un campo magnetico guidato dal nucleo circolare, creando un percorso di flusso chiuso. Questo percorso concentrato aumenta l'induttanza e consente alla bobina di immagazzinare e rilasciare energia in modo efficiente. Nelle applicazioni in corrente alternata e a commutazione la bobina si oppone ai rapidi cambiamenti di corrente, fornendo filtraggio, livellamento e soppressione EMI.

Scheda tecnica (parametri tipici selezionati)

• Materiale del nucleo (esempio): Sendust (Fe-Si-Al); altre opzioni: ferrite, polvere di ferro, nanocristallino
• Intervallo di induttanza: 3 µH – 500 mH
• Corrente nominale: 8 A – 95 A
• Corrente di saturazione: fino a 110 A
• Frequenza di funzionamento: 30 kHz – 125 kHz
• Temperatura di esercizio: -40 °C a +125 °C
• Isolamento: filo di rame smaltato (tipico)
• Forma del nucleo: toroidale

Applicazioni
Aree tipiche di applicazione:

• Alimentatori switching e conversione di potenza industriale
• Soppressione del rumore EMI e filtraggio nei sistemi elettronici
• Convertitori e inverter per energie rinnovabili
• Elettronica di potenza per il settore automotive e gestione dell'energia
• Sistemi di comunicazione e dispositivi di controllo industriale

Vantaggi

• Bassa dispersione di flusso e EMI ridotta grazie al percorso magnetico chiuso.
• Elevata induttanza in volume compatto, consentendo design salvaspazio.
• Induttanza stabile e basso rumore udibile in condizioni normali di funzionamento.
• Configurabile per frequenza, corrente e vincoli meccanici.

Svantaggi

• Avvolgimento e produzione più complessi rispetto a bobine semplici su supporto.
• La produzione in grandi volumi può richiedere attrezzature di avvolgimento dedicate.
• La scelta del materiale del nucleo è critica per le prestazioni ad altissima frequenza.
• L'integrazione meccanica e il montaggio possono essere più impegnativi rispetto ad alcuni induttori standard.

Risoluzione dei problemi e problematiche comuni

• Surriscaldamento: spesso dovuto a sovracorrente, filo sottodimensionato o ventilazione insufficiente — verificare la corrente nominale e il progetto termico.
• Induttanza bassa: può derivare da numero di spire errato, danno al nucleo o materiale inadeguato — controllare l'avvolgimento e l'integrità del nucleo.
• Rumore udibile: causato da vibrazioni del nucleo o avvolgimenti allentati — migliorare il fissaggio meccanico e l'ammortizzazione.
• Saturazione: si verifica quando la corrente supera i limiti del nucleo — selezionare un nucleo più grande o un materiale a saturazione superiore.
• Rottura dell'isolamento: dovuta a temperatura eccessiva o danni meccanici — scegliere un isolamento adeguato e testare.

Specifiche tecniche

• Modello: WL270125
• Materiale del nucleo (esempio): Sendust (Fe-Si-Al); alternative: ferrite, polvere di ferro, nanocristallino
• Intervallo di induttanza: 3 µH – 500 mH
• Corrente nominale: 8 A – 95 A
• Corrente di saturazione: fino a 110 A
• Frequenza di funzionamento: 30 kHz – 125 kHz
• Temperatura di esercizio: -40 °C a +125 °C
• Isolamento: filo di rame smaltato (tipico)
• Forma del nucleo: toroidale
