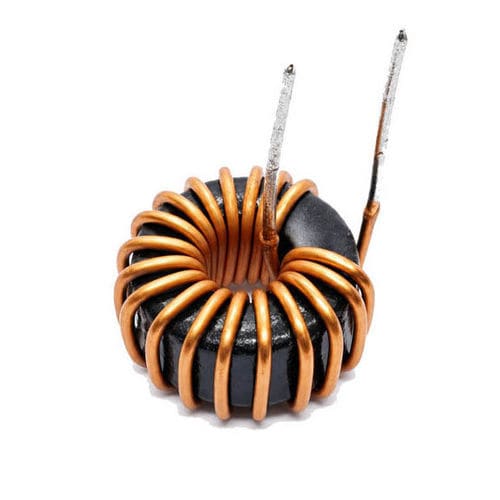

Bobina di arresto a filo WL38125

a nucleo di ferrodi filtraggioin ferrite

Panoramica
Le bobine toroidali sono induttori con nucleo toroidale progettati per attenuare le interferenze elettromagnetiche (EMI) e migliorare la qualità dell'alimentazione nei sistemi elettronici. Il percorso magnetico chiuso riduce il flusso di dispersione e le emissioni, garantendo induttanza stabile e ingombro contenuto per il filtraggio nelle applicazioni industriali e di potenza.

Descrizione
Le bobine WL38125 sono realizzate avvolgendo filo di rame smaltato su un nucleo toroidale in ferrite, polvere di ferro, Sendust o materiali nanocristallini. Offrono elevata induttanza per spira e basse emissioni irradiate. Sono disponibili diverse combinazioni di nucleo e avvolgimento per adattarsi a requisiti di tensione, corrente e frequenza in alimentatori switching, convertitori e inverter.

Funzionamento
Il nucleo toroidale crea un circuito magnetico chiuso che immagazzina energia quando la corrente attraversa l'avvolgimento. La reattanza induttiva si oppone ai rapidi cambiamenti di corrente, attenuando il rumore ad alta frequenza lasciando passare correnti continue o a bassa frequenza. Materiale del nucleo, numero di spire e disposizione dell'avvolgimento determinano induttanza, corrente di saturazione e risposta in frequenza.

Applicazioni

• Alimentatori switching e convertitori DC‑DC (soppressione EMI, controllo ripple)
• Inverter solari, convertitori eolici e sistemi di accumulo
• Elettronica per veicoli elettrici: caricabatterie, BMS e controllori motore
• Automazione industriale: PLC, drive motore e sistemi di controllo
• Elettronica consumer e professionale: sistemi audio, computer e comunicazioni
• Apparecchiature medicali, elettronica aerospaziale e telecomunicazioni

Vantaggi

• Percorso magnetico chiuso che riduce flusso di dispersione e EMI
• Alta efficienza di induttanza in formato compatto
• Basse perdite e buon comportamento termico
• Personalizzabile per corrente nominale, intervallo di frequenze e fissaggio

Svantaggi

• Processo di avvolgimento complesso che può aumentare il costo di produzione
• Alcuni progetti richiedono attrezzature di avvolgimento specializzate
• Scelta errata del nucleo può causare saturazione o prestazioni ridotte
• Applicazioni ad alta corrente richiedono nuclei più grandi, aumentando dimensioni e peso

Scheda tecnica (parametri tipici)

• Modello: WL38125
• Materiali nucleo: Ferrite, Polvere di ferro, Sendust (Fe‑Si‑Al), Nanocristallino
• Intervallo di induttanza: 2,2 µH – 10 mH
• Corrente nominale: 6 A – 30 A
• Corrente di saturazione: fino a 30 A
• Frequenza operativa: 10 kHz – 100 kHz
• Temperatura di esercizio: -40°C a +125°C
• Isolamento: Filo di rame smaltato
• Forma del nucleo: Toroidale (circuito magnetico chiuso)
• Applicazioni tipiche: alimentatori, convertitori, inverter, elettronica per VE, controller industriali, dispositivi di comunicazione, apparecchiature medicali

Manutenzione e affidabilità
Modalità di guasto e punti di ispezione comuni: surriscaldamento (verificare corrente nominale, sezione del filo e scelta del nucleo), filtraggio EMI insufficiente (controllare induttanza, schema dell'avvolgimento e materiale del nucleo), variazione di induttanza (saturazione magnetica, stress termico o danni meccanici), rumore udibile (avvolgimento allentato o stress sul nucleo), degrado dell'isolamento. Si raccomandano test elettrici periodici, monitoraggio termico e controlli di qualità.

Caratteristiche / specifiche tecniche

• Modello: WL38125
• Opzioni nucleo: Ferrite / Polvere di ferro / Sendust / Nanocristallino
• Induttanza: 2,2 µH – 10 mH (serie tipica)
• Corrente nominale: 6 A – 30 A (tipico)
• Corrente di saturazione: fino a 30 A
• Intervallo di frequenza: 10 kHz – 100 kHz
• Intervallo di temperatura: -40°C a +125°C
• Isolamento: Filo di rame smaltato
• Forma: Toroidale (circuito magnetico chiuso)
