Induttore a nucleo di ferro WL90125

a fiload alta frequenzaO-ring

Panoramica del prodotto

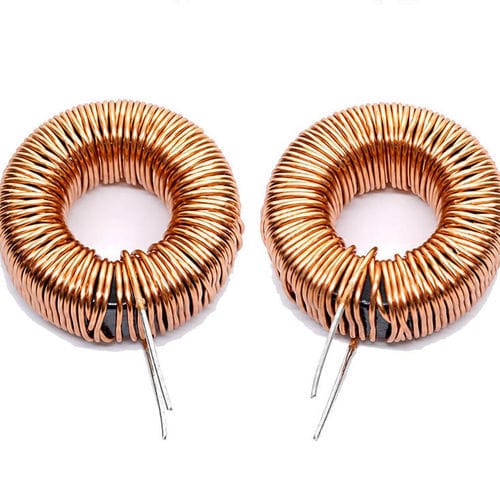

La bobina toroidale in rame WL90125 è un componente elettromagnetico avvolto progettato per applicazioni di potenza e filtraggio in alta frequenza. La geometria toroidale confina il flusso magnetico, minimizzando le dispersioni e le EMI, migliorando l'accoppiamento e il trasferimento di energia. Gli avvolgimenti in rame garantiscono bassa resistenza e buone prestazioni termiche. WL90125 è configurabile per una vasta gamma di induttanze e correnti, adatto all'elettronica di potenza, alla soppressione EMI e ai convertitori per energie rinnovabili.

Caratteristiche principali

• Percorso magnetico chiuso toroidale per elevata efficienza magnetica
• Basse interferenze elettromagnetiche (EMI) e riduzione del flusso disperso
• Avvolgimento in rame per alta conducibilità e basse perdite
• Ingombro compatto e basso rumore acustico
• Opzioni di avvolgimento personalizzate per impostare induttanza, corrente nominale e risposta in frequenza
• Buon comportamento termico e stabilità meccanica per uso industriale

Applicazioni

• Trasformatori e induttori per conversione di potenza
• Filtri EMI e condizionamento del segnale
• Alimentatori switching e convertitori DC–DC
• Elettronica di potenza e sistemi di regolazione della tensione
• Inverter e convertitori per energie rinnovabili (solare, eolico, accumulo)
• Alimentazioni medicali e elettronica di precisione
• Alimentazioni audio a basso rumore
• Automazione industriale: azionamenti motore e sistemi di controllo
• Elettronica automotive e moduli per veicoli elettrici
• Apparecchiature di comunicazione e dispositivi di soppressione EMI

Funzionamento
WL90125 opera tramite induzione elettromagnetica: la corrente nell'avvolgimento di rame genera un campo magnetico concentrato all'interno del nucleo toroidale. La geometria a nucleo chiuso immagazzina energia magnetica con perdite esterne minime, consentendo filtraggio efficace, trasferimento di energia e gestione della corrente nei circuiti ad alta frequenza. Avvolgimento e selezione del nucleo adeguati evitano la saturazione e ottimizzano le prestazioni termiche.

Scheda tecnica / Parametri tipici

• Modello: WL90125
• Materiale del nucleo: Sendust (Fe–Si–Al)
• Gamma di induttanza: 5,6 µH – 500 mH (selezionabile tramite avvolgimento)
• Corrente nominale: 13 A – 38 A (a seconda del modello)
• Corrente di saturazione: fino a 45 A
• Frequenza di esercizio: 30 kHz – 125 kHz
• Intervallo di temperatura di esercizio: -40 °C a +125 °C
• Isolamento: filo di rame smaltato
• Forma del nucleo: toroidale
• Applicazioni principali: filtraggio EMI, elettronica di potenza, energie rinnovabili, elettronica medicale e industriale

Vantaggi e svantaggi

• Vantaggi: elevata efficienza magnetica, basse EMI e rumore, dimensioni ridotte, capacità di corrente elevata e buon accoppiamento magnetico — adatto alle applicazioni di potenza ad alta frequenza.
• Svantaggi: produzione più complessa che richiede avvolgimento preciso e può aumentare i costi; riparazioni difficili; progettazione inadeguata può causare surriscaldamento o saturazione del nucleo.

Risoluzione dei problemi e affidabilità

• Surriscaldamento: verificare corrente nominale e sezione del conduttore; garantire adeguata dissipazione termica.
• Perdita di induttanza: ispezionare integrità dell'avvolgimento, numero di spire e condizione del nucleo.
• Rumore/EMI eccessivi: rivedere topologia del filtro, messa a terra e routing PCB.
• Guasto dell'isolamento: testare la resistenza di isolamento e confermare la classe di tensione.
• Saturazione magnetica: selezionare materiale e dimensioni del nucleo appropriati per flusso e corrente previsti.
