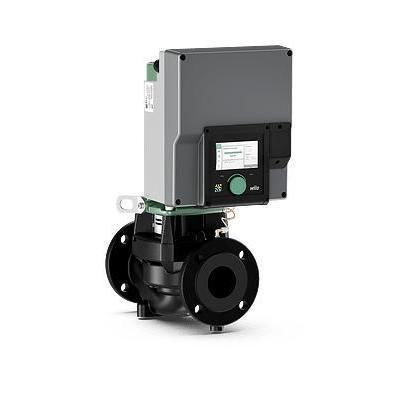

Pompa centrifuga Stratos GIGA2.0-I series

ad acquaelettricafissa

Panoramica
L’intelligente pompa a motore ventilato per applicazioni di riscaldamento, condizionamento e raffreddamento in grandi edifici. L’impiego dell’efficientissima Wilo-Stratos GIGA2.0-I è sempre raccomandato ogni qual volta vi sia necessità di muovere considerevoli volumi d'acqua attraverso grandi prevalenze. La pompa in versione Inline offre diverse interfacce per il controllo multi-pompa, integrazione nel sistema di automazione degli edifici, acquisizione dei dati operativi e opzioni di accesso mobile tramite Wilo-Smart Connect. La tecnologia del pulsante verde e l’ampio display consentono un utilizzo facile e intuitivo. L’uso dell’assistente impostazione assicura una regolazione ottimale. L’efficienza energetica ottimale dell’intero sistema deriva dall’interazione intelligente della tecnologia del motore EC IE5 con il collaudato sistema idraulico della pompa, nonché con funzioni di regolazione innovative.

Principali caratteristiche (elenco)

• Local adjustment and operation through mobile devices via Bluetooth and multi-pump control by means of Wilo Net connectivity
• Analogue and digital interfaces provide a wide range of options, e.g. for integration into building automation systems
• Optimal control using an application-guided setting assistant
• Clear display and Green Button Technology for easy intuitive operation
• Highest transparency of operating data for analysis and optimisation of pump and overall system
• Optimum energy efficiency of the overall system through intelligent interaction of IE5 motor technology with proven pump hydraulics as well as innovative control functions such as Dynamic Adapt plus, Multi-Flow Adaptation and T-const
• High reliability through innovative drive technology and proven pump hydraulics

Informazioni
L’impiego dell’efficientissima Wilo-Stratos GIGA2.0-I è sempre raccomandato ogni qual volta vi sia necessità di muovere considerevoli volumi d'acqua attraverso grandi prevalenze. La pompa a motore ventilato intelligente, in versione Inline, offre diverse interfacce per il controllo multi-pompa, integrazione nel sistema di automazione degli edifici, acquisizione dei dati operativi e moderne opzioni di accesso mobile tramite Wilo-Smart Connect. La tecnologia del pulsante verde e l’ampio display consentono un utilizzo facile e intuitivo. L’uso dell’assistente impostazione assicura una regolazione ottimale. L’efficienza energetica ottimale dell’intero sistema deriva dall’interazione intelligente della tecnologia del motore EC IE5 con il collaudato sistema idraulico della pompa, nonché con funzioni di regolazione innovative. La nuova tecnologia di azionamento in combinazione con il collaudato sistema idraulico della pompa offre un'elevata affidabilità.

Tipo costruttivo
Pompa inline ad alta efficienza con motore IE5 e adattamento elettronico delle prestazioni in versione a motore ventilato. Versione come pompa centrifuga a bassa prevalenza monostadio con attacco flangiato e tenuta meccanica.

Applicazione
Pompaggio di acqua di riscaldamento, acqua fredda e miscele acqua/glicole senza sostanze abrasive negli impianti di riscaldamento, condizionamento e raffreddamento.

Campi d’applicazione
Grazie all'impostazione precisa del modo di regolazione per la rispettiva applicazione specifica dell'impianto, la pompa consente all’impianto di funzionare con la massima efficienza.

Riscaldamento

• Radiatore
• Pannelli radianti
• Riscaldamento a soffitto
• Generatore d’aria calda
• Riscaldamento nucleo in calcestruzzo
• Compensatore idraulico
• Distributore senza pressione differenziale
• Riscaldamento ad accumulo di calore
• Scambiatore di calore
• Circuito della sorgente di calore (pompa di calore)
• Circuito di teleriscaldamento

Raffreddamento

• Raffreddamento soffitto
• Pannelli raffreddanti
• Condizionatori
• Raffreddamento nucleo in calcestruzzo
• Compensatore idraulico
• Distributore senza pressione differenziale
• Refrigerazione ad accumulo di calore
• Scambiatore di calore
• Circuito di raffreddamento

Modi di regolazione

• Velocità di rotazione costante (n-const.)
• Δp-c per pressione differenziale costante
• Δp-v per pressione differenziale variabile
• Dynamic Adapt plus per l'adattamento continuo (dinamico) della portata al fabbisogno effettivo
• T-const. per la regolazione della temperatura costante
• ΔT per la regolazione della temperatura differenziale
• Portata costante (Q-const.)
• Multi-Flow Adaptation
• Regolazione PID definita dall’utente

Funzioni opzionali e manuali

• Q-Limitmax. e Q-Limitmin. per limitazione portata
• Regolazione punto più sfavorito (con trasduttore esterno)
• No-Flow Stop (spegnimento a portata zero)
• Assistenti impostazione e parametri di funzionamento
• Correzione dei fluidi viscosi tramite adattamento di viscosità e densità
• Visualizzazione dello stato, conteggio quantità di energia (calore/freddo), blocco tastiera, ripristino impostazioni di fabbrica

Ingressi/uscite e comunicazione

• 4 ingressi analogici (0-10V, 2-10V, 0-20mA, 4-20mA, PT1000 solo con due ingressi analogici)
• 2 ingressi digitali per contatti liberi da potenziale
• 2 uscite relè (SSM segnalazione guasto, SBM segnalazione funzionamento)
• Interfaccia Bluetooth integrata: modulo Wilo-Smart Connect BT (fornitura di serie)
• Slot per moduli CIF opzionali (Modbus RTU, BACnet MS/TP, Modbus TCP, BACnet/IP, LON, CANopen, PLR)

Tabella varianti (selezione dalla serie)
Numero di risultati: 35
Denominazione del prodotto | Diametro nominale flangia | Tenuta meccanica | Potenza (hp) | Peso lordo (lb) | Codice articolo | Gruppo GRD
Stratos GIGA2.0-I 1.5/3-40/0.75 | 1.5" ANSI Class 125 | Q1Q1X4GG | 0,75 hp | 94,80 lb | 2240262 | 17
Stratos GIGA2.0-I 1.5/3-50/1.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,00 hp | 99,21 lb | 2240260 | 17
Stratos GIGA2.0-I 1.5/3-65/1.5 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,50 hp | 99,21 lb | 2240258 | 17
Stratos GIGA2.0-I 1.5/3-75/2.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 2,00 hp | 101,41 lb | 2240256 | 17
Stratos GIGA2.0-I 1.5/3-105/3.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 3,00 hp | 101,41 lb | 2240254 | 17
Stratos GIGA2.0-I 1.5/3-125/4.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 4,10 hp | 105,82 lb | 2240252 | 17
Stratos GIGA2.0-I 2.5/3-25/0.75 | 2.5" ANSI Class 125 | Q1Q1X4GG | 0,75 hp | 114,64 lb | 2240282 | 17
Stratos GIGA2.0-I 2.5/3-30/1.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1,00 hp | 116,84 lb | 2240280 | 17
Stratos GIGA2.0-I 2.5/3-40/1.5 | 2.5" ANSI Class 125 | Q1Q1X4GG | 1,50 hp | 116,84 lb | 2240278 | 17
Stratos GIGA2.0-I 2.5/3-50/2.0 | 2.5" ANSI Class 125 | Q1Q1X4GG | 2,00 hp | 119,05 lb | 2240276 | 17
... (altre varianti disponibili nella serie, tot. 35 risultati)
