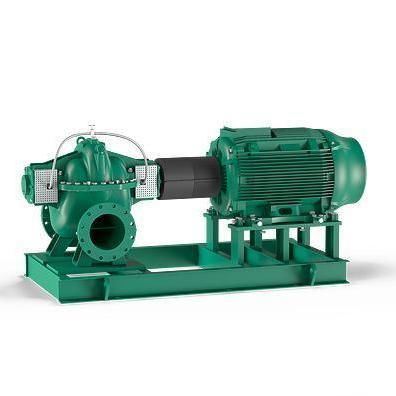

Pompa centrifuga Atmos TERA-SCH-HE series

ad acquaper acqua potabileper acque industriali

Breve descrizione
La Atmos TERA-SCH-HE è una pompa centrifuga con corpo diviso axialmente, progettata per un funzionamento continuo affidabile e il trasporto energeticamente efficiente di grandi portate attraverso reti di distribuzione estese.

Vantaggi principali

• Affidabile funzionamento continuo per l'approvvigionamento di acqua potabile e reti di distribuzione su larga scala.
• Riduzione dei costi energetici grazie all'elevata efficienza idraulica complessiva.
• Allineamento semplificato tramite giunto tollerante e dispositivo di regolazione del motore opzionali.
• Idraulica silenziosa con basse vibrazioni e ridotto livello di rumore per maggiore affidabilità operativa.
• Comportamento NPSH ottimizzato per ridurre la tendenza alla cavitazione.
• Design compatto che riduce l'ingombro d'installazione.
• Versione certificata per acqua potabile disponibile; rivestimento Ceram CT opzionale (approvato per acqua potabile) — incremento di efficienza fino a ≈3 %.
• Portata standard fino a 4.100 m³/h (≈18.000 USgpm).

Tipologia costruttiva
Pompa con carcassa divisa assialmente montata su telaio saldato; configurazione centrifuga monostadio (single-stage) standard.

Applicazioni

• HVAC
• Distribuzione idrica municipale e industriale
• Processi industriali e impianti ausiliari

Chiave di lettura (esempio e attributi principali)
Esempio: Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• Flangia aspirazione: 8"–20" (es. 10")
• Flangia mandata: 6"–16" (es. 6")
• Diametro massimo girante: fino a 16" (es.)
• Tenuta: tenuta meccanica (MS) o tenuta a pressare (PS)
• Motori: 4-pole o 6-pole
• Tensioni: 3~208-230/460V 60 Hz o 3~575V 60 Hz
• Carcassa motore: ODP o TEFC

Dati tecnici (sommario)

• Temperatura fluido: 18°F–248°F (≈ -8°C–120°C); per tenuta a pressare max 212°F (≈100°C)
• Temperatura ambiente: -4°F–104°F (≈ -20°C–40°C)
• Pressione massima di esercizio: 175 PSI (≈12 bar) o 232 PSI (≈16 bar) a seconda della versione
• Portata standard: fino a 4.100 m³/h (≈18.000 USgpm)
• Diametri nominali (esempi): aspirazione 8"–20"; mandata 6"–16"
• Connessioni di rete: 3~208-230/460V, 60 Hz o 3~575V, 60 Hz

Materiali

• Corpo pompa: ghisa grigia ASTM A48 Classe 35
• Albero e boccola: acciaio inox ASTM A276 GR. 410
• Girante: acciaio inox ASTM A743 Gr.CF8
• Tenuta meccanica: Carbonio / Carburo di silicio / EPDM (E1)
• Tenuta a pressare: 20% GF PPE & PS con imballaggio in cotone grafitato

Costruzione

• Carcassa divisa assialmente per agevole accesso e manutenzione; configurazione monostadio standard.
• Opzioni di fornitura: solo estremità pompa (bare shaft), pompa con base/giunto/protezione o assemblato completo con motore.
• Tenuta albero tramite tenuta meccanica o imballaggio (gland packed).
• Motori 4‑pole e 6‑pole; telai NEMA ODP e TEFC disponibili.
• Telaio in acciaio saldato per installazione rigida.

Contenuto della fornitura

• Pump End Only (pompa nuda)
• Pump, Base, Coupling and Coupling Guard
• Complete Assembly (pump, base, coupling, guard and motor)
• Istruzioni di montaggio e uso

Serie / Informazioni sulle prestazioni
Curve di famiglia e diagrammi delle prestazioni disponibili per la selezione. Portata standard fino a 4.100 m³/h (≈18.000 USgpm) a seconda della configurazione.

Caratteristiche / specifiche tecniche

• Serie: Atmos TERA-SCH-HE (pompa a carcassa divisa assialmente)
• Gamma temperatura fluido: 18°F–248°F (≈ -8°C–120°C)
• Gamma temperatura ambiente: -4°F–104°F (≈ -20°C–40°C)
• Pressione massima: 175 PSI (≈12 bar) o 232 PSI (≈16 bar)
• Opzioni tenuta: Mechanical Seal (MS) o Gland Packed Seal (PS)
• Diametri nominali: aspirazione 8"–20"; mandata 6"–16"
• Motorizzazioni: 4‑pole / 6‑pole; ODP o TEFC
• Opzionali: rivestimento Ceram CT e versioni certificate per acqua potabile
