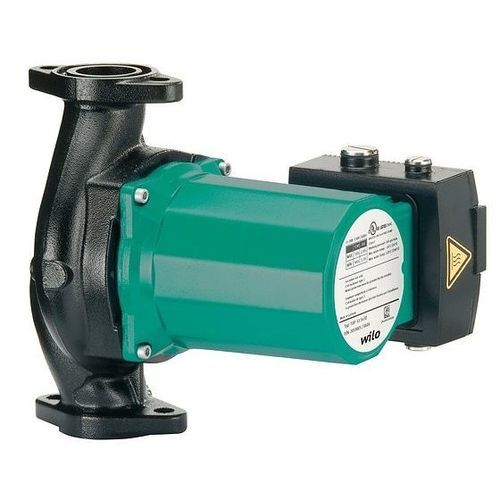

Pompa centrifuga TOP-S series

ad acquaelettricafissa

Breve descrizione

• Senza tenuta meccanica
• Pompa di circolazione a rotore bagnato, silenziosa e a bassa manutenzione
• Due velocità selezionabili su tutte le tensioni
• Sfiato automatico
• Rivestimento cataforetico per protezione dalla corrosione
• Scatola elettrica in alluminio pressofuso robusta
• Dimensione flangia-flangia ridotta

Progettazione
Pompa a girante singola, rotore bagnato, con attacco flangiato o filettato. Due stadi di velocità preimpostabili per l'adattamento della portata. Lunghezza idraulica compatta e corpo pompa con rivestimento KTL per resistenza alla corrosione.

Applicazione

• Impianti di riscaldamento ad acqua calda
• Circuiti chiusi di raffreddamento
• Impianti di climatizzazione
• Impianti di circolazione industriali
• Sistemi solari e geotermici
• Miscele acqua/glicole fino al 50 %
• Portata max.: 290 GPM
• Prevalenza max.: 70 ft

Equipaggiamento / Funzione

• Due velocità preimpostabili per adattamento della portata
• Flange: 2 bulloni ovali 1 ¼" e 1 ½" – flangia 4 bulloni 2" – 4 bulloni 3" 125# ANSI con faccia rialzata
• Corpo pompa con rivestimento cataforetico (KTL)
• Protezione termica del motore; spie di alimentazione e di rotazione inversa (trifase)
• Ingresso cavi su entrambi i lati per montaggio semplificato

Chiave di lettura
Esempi e significato:

TOP-S 2x25 → TOP = Pompa di circolazione, -S = Pompa standard, 2 = raccordo in pollici (es.), 25 = prevalenza 25 ft

Varianti prodotto (tabella di selezione)
Numero risultati: 60

Tabella (colonne)
Denominazione prodotto | Attacco pompa | Alimentazione rete | Pezzi per pallet | Pressione max. di esercizio | Codice articolo
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Fornitura

• Pompa
• Guarnizioni per flangia
• Istruzioni di montaggio e uso

Opzioni

• Per pompe 3~400V: motore con protezione interna o protezione motore integrata; spia di guasto collettiva e contatto per segnalazione guasto collettiva (a seconda del tipo)
• Per pompe 1~230V: motore con protezione interna o protezione motore completa con relè Wilo

Materiali

• Corpo pompa: ghisa o bronzo con rivestimento cataforetico (KTL)
• Girante: composito tecnico (PP - 50 % fibra di vetro)
• Albero: acciaio inox
• Cuscinetto: carbone impregnato metallico

Specifiche tecniche

• Alimentazione: 1~115/230 V, 60 Hz / 3~208/230/460 e 575 V, 60 Hz (a seconda del tipo)
• Temperatura fluido: -14 °F a +248 °F (-10 °C a +120 °C)
• Portata max.: fino a 290 GPM
• Prevalenza max.: fino a 70 ft
• Pressione operativa max.: 145 PSI (10 bar)
