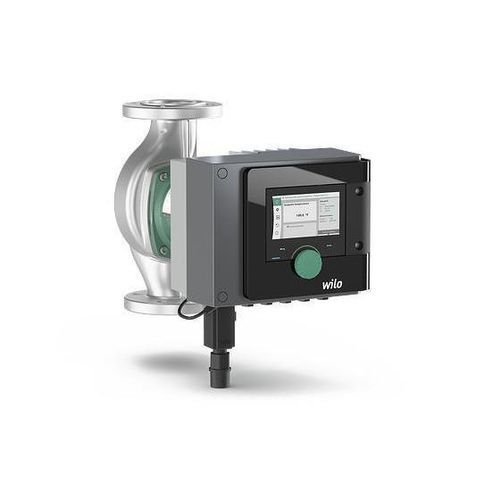

Pompa centrifuga Stratos MAXO-Z series

per acqua potabilecon motore brushless DCfissa

Panoramica
La pompa smart ad alta efficienza per la circolazione di acqua calda sanitaria in edifici di grandi dimensioni dotati di sistema di automazione. Wilo-Stratos MAXO-Z, concepito appositamente per le applicazioni per acqua potabile, integra le caratteristiche innovative di Wilo-Stratos MAXO in un corpo in acciaio inossidabile, materiale duraturo e igienico.

Caratteristiche principali

• Uso intuitivo grazie all’impostazione guidata con l’assistente all’impostazione, nuovo display e pulsante di comando (tecnologia del pulsante verde).
• Massima igiene dell’acqua potabile ed efficienza energetica tramite la funzione di regolazione intelligente T-const.
• Riconoscimento della disinfezione termica per garantire igiene ottimale.
• Interfacce di comunicazione moderne (es. Bluetooth) e possibilità di collegamento diretto ad altre pompe mediante Wilo Net per gestione multipompa.
• Facilità di installazione grazie a vano morsetti ampio e Wilo-Connector ottimizzato.

Varianti di prodotto (estratto)
Denominazione del prodotto | Raccordo per tubi | Alimentazione di rete | Peso lordo circa m | Quantità per pallet | Pressione d’esercizio massima | Codice articolo
Stratos MAXO-Z 1.25x3-25 145PSI 1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,48 lb | 8 | 145 psi | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI 1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,72 lb | 8 | 145 psi | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1,41 lb | 8 | 145 psi | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0,85 lb | 8 | 145 psi | 2164625

Campo d'applicazione
Impianti di circolazione per acqua potabile, impianti di riscaldamento ad acqua calda, impianti di condizionamento, circuiti chiusi di refrigerazione e circolazione industriale.

Campi d'uso e modalità

• Riscaldamento: radiatori, riscaldamento a pannelli radianti, riscaldamento a soffitto, generatori d’aria calda, compensatori idraulici, scambiatori di calore.
• Raffreddamento: raffreddamento a soffitto, pannelli raffreddanti, condizionatori, compensatori idraulici, scambiatori di calore.
• Riscaldamento e raffreddamento combinati: commutazione automatica.

Modi di regolazione

• Numero di giri costante (funzionamento come servomotore)
• Δp-c (pressione differenziale costante)
• Δp-v (pressione differenziale variabile)
• Dynamic Adapt plus (adattamento continuo della portata)
• T-const. (regolazione della temperatura costante)
• ΔT (regolazione della temperatura differenziale)
• Q costante (regolazione della portata costante)
• Multi-Flow Adaptation (calcolo della portata totale nella pompa di adduzione)
• Regolazione PID definita dall'utente

Funzioni opzionali

• Q-Limit max/min (limitazione portata)
• No-Flow Stop (spegnimento a portata zero)
• Funzionamento a regime ridotto automatico
• Regolazione punto negativo con sensore esterno
• Rilevamento disinfezione termica
• Inclinazione variabile della curva caratteristica Δp-v

Impostazioni manuali e funzioni automatiche

• Setup Guide per selezione campo d’applicazione e parametri di funzionamento.
• Punto di lavoro nominale: inserimento diretto del punto di lavoro calcolato con Δp-v.
• Visualizzazione dello stato e impostazione/ripristino contatori energia (calore/freddo).
• Funzione di aerazione, blocco tastiera, ripristino impostazioni di fabbrica e parametrizzazione ingressi/uscite.
• Funzioni automatiche: adattamento prestazioni, riconoscimento regime ridotto, avviamento dolce, routine anti-blocco, protezione motore integrata.

Ingressi/uscite e comunicazione

• 2 ingressi analogici: segnali 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, PT1000. Utilizzabili per impostazione a distanza, sensori di temperatura, pressione differenziale o modalità PID.
• 2 ingressi digitali per contatti liberi da potenziale con funzioni parametrizzabili (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL, blocco tasti, commutazione riscaldamento/raffreddamento).
• Interfacce: Bluetooth integrata; slot per moduli CIF opzionali (Modbus RTU, BACnet MS/TP su RS485).

Segnalazione e display

• Display grafico ad alta risoluzione: visualizzazione valore di consegna, prevalenza reale, portata effettiva, potenza assorbita, consumo elettrico, temperature.
• LED di stato: funzionamento corretto (verde), comunicazione pompe (blu).
• Indicazioni di errore (display rosso) con codice e misure correttive, avvertenze (giallo) e stato processo/comunicazione (blu).
• Segnalazioni cumulative SSM/SBM (contatti liberi da potenziale).

Equipaggiamento

• Numerose interfacce di comunicazione integrate e slot per moduli CIF.
• 5 pressacavi per cavi delle interfacce di comunicazione.
• Display grafico con manopola verde e 2 tasti; vano morsetti di semplice utilizzo.
• Sensore temperatura integrato nel corpo pompa.
• Collegamento elettrico rapido con Wilo-Connector ottimizzato e adattatore ½ NPT incluso.

Fornitura

• Pompa.
• Wilo-Connector ottimizzato con adattatore ½ NPT.
• 5 pressacavi M16 x 1,5.
• Guarnizioni per raccordo a flangia (1,25 e 2 pollici).
• Istruzioni di montaggio, uso e manutenzione.

Accessori

• PT 1000 (B) sensore tubatura (per acqua calda sanitaria).
• PT 1000 (AA) sensore per l’installazione in pozzetto.
• Trasduttore differenza di pressione.
• Moduli CIF Wilo: Modbus RTU, BACnet MS/TP.

caractéristiques / spécifications techniques

• Campo temperature acqua potabile (≤3,57 mmol/l): da 0 °C a +80 °C (32 °F - 176 °F).
• Campo temperature acqua di riscaldamento: da -10 °C a +110 °C (14 °F - 230 °F).
• Alimentazione di rete: modelli 1~115 V, 50/60 Hz (a seconda del modello) oppure 1~230-240 V, 50/60 Hz.
• Grado di protezione: Tipo 2.
• Raccordi a flangia disponibili: 1,25", 2" e 3" (in funzione della variante).
• Pressione d’esercizio massima: 145 PSI.
• Classe isolamento: F.
• Emissione disturbi elettromagnetici: EN 61800-3:2004+A1:2012 (ambiente residenziale C1).
• Immunità ai disturbi: EN 61800-3:2004+A1:2012 (ambiente industriale C2).
• Materiali principali: corpo pompa in acciaio inossidabile; girante in materiale sintetico; albero in acciaio inossidabile; cuscinetti in carbone; isolamento termico in polipropilene.
