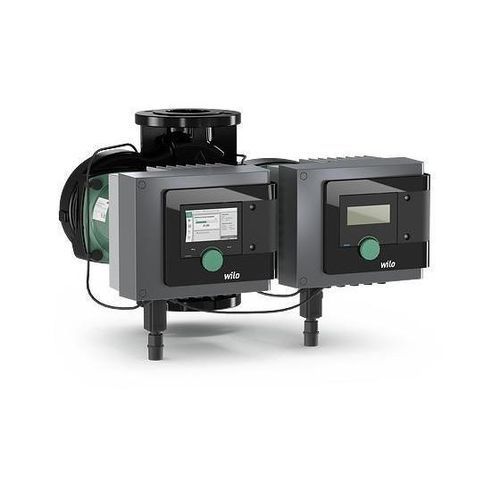

Pompa con rotore rivestito Stratos MAXO-D series

ad acquacon motore brushless DCa innesco standard

Breve descrizione
La pompa Smart per edifici commerciali integrabile con sistemi di gestione tecnica dell'edificio. Maggiore efficienza, connettività e comfort: Wilo-Stratos MAXO e Wilo-Stratos MAXO-D introducono funzioni che facilitano l'uso e l'integrazione BMS.

Tipo di prodotto
Circolatore doppio a rotore bagnato.

Caratteristiche principali

• Impostazione intuitiva con Setup Guide, display grafico e Green Button Technology.
• Funzioni di risparmio energetico (es. No-Flow Stop) per efficienza ottimale.
• Regolazioni intelligenti: Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., Q costante.
• Comunicazione moderna: Bluetooth e moduli CIF opzionali per Modbus RTU / BACnet MS/TP; rete pompe tramite Wilo Net.
• Motore EC integrato con regolazione elettronica potenza e protezione motore completa; Wilo-Connector per connessione rapida.

Varianti prodotto / Esempi
Esempi:
Stratos MAXO-D 3x3-20 145PSI | Raccordo: 3" | Alimentazione: 1~230-240 V, 50/60 Hz | Peso lordo circ. 2,69 lb | Pezzi/pallet: 4 | Pressione max: 145 psi | Cod. 2164620
Stratos MAXO-D 3x3-40 145PSI | Raccordo: 3" | Alimentazione: 1~230-240 V, 50/60 Hz | Peso lordo circ. 2,78 lb | Pezzi/pallet: 4 | Pressione max: 145 psi | Cod. 2164621
Stratos MAXO-D 3x3-52 145PSI | Raccordo: 3" | Alimentazione: 1~230-240 V, 50/60 Hz | Peso lordo circ. 2,78 lb | Pezzi/pallet: 4 | Pressione max: 145 psi | Cod. 2164622

Progettazione / Costruzione
Circolatore Smart senza guarnizione, doppia testa, con flangia rotonda. Motore EC con regolazione elettronica integrata, girante con pale tridimensionali e canotto di tenuta in materiale composito a base di fibra di carbonio. Alloggiamento per moduli CIF opzionali.

Applicazione
Impianti di riscaldamento ad acqua calda, impianti di condizionamento, circuiti chiusi di raffreddamento e impianti di circolazione industriali. Adatto per radiatori, riscaldamento a pavimento, raffreddamento a controsoffitto, scambiatori e generatori d'aria calda.

Modalità di regolazione

• Velocità costante
• Δp-c (pressione differenziale costante)
• Δp-v (pressione differenziale variabile)
• Dynamic Adapt plus
• T-const. (regolazione temperatura costante)
• ΔT (regolazione per differenza di temperatura)
• Q costante (portata costante)
• Multi-Flow Adaptation
• Regolatore PID definito dall'utente

Funzioni opzionali / automatiche

• Q-Limit max / Q-Limit min
• No-Flow Stop (spegnimento a portata zero)
• Modalità di riduzione automatica
• Valutazione circuito (Δp-c con sensore esterno)
• Rilevamento disinfezione termica (Stratos MAXO-Z)
• Inclinazione Δp-v variabile, avviamento morbido e routine automatiche di risoluzione guasti

Impostazioni manuali e funzioni

• Setup Guide per selezione applicazione e impostazione parametri
• Inserimento diretto del punto nominale per Δp-v
• Visualizzazione stato e impostazione/azzeramento contatore energia (caldo/freddo)
• Funzione di spurgo, blocco tasti, reset di fabbrica e set di parametri
• Parametrizzazione ingressi analogici/digitali e uscite relè
• Funzione doppia pompa per due pompe singole in modalità doppia

Ingressi esterni, scambio dati e interfacce

• 2 ingressi analogici: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 ingressi digitali: senza potenziale, funzioni parametrizzabili (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (BMS-OFF), blocco tasti, commutazione riscaldamento/raffreddamento)
• Bluetooth per scambio dati wireless e comando remoto via smartphone/tablet
• Interfacce seriali tramite moduli CIF opzionali: Modbus RTU, BACnet MS/TP; Wilo Net per controllo multi-pompa

Segnalazione e funzioni di visualizzazione

• Display grafico ad alta risoluzione con Green Button e 2 tasti: setpoint, prevalenza reale, portata reale, potenza, temperature
• LED stato: verde = OK, blu = comunicazione, rosso = errore, giallo = avviso
• Messaggi di errore/avviso in testo completo con misure correttive; segnali collettivi SSM e SBM

Equipaggiamento / Contenuto della fornitura

• Pompa
• 2 × Wilo-Connector ottimizzati con adattatore ½ NPT
• 10 × pressacavi M16 × 1,5
• Istruzioni di montaggio e uso

Accessori

• Flangia cieca
• Sensori PT1000 (a contatto tubazione e per pozzetto)
• Trasduttore di pressione differenziale
• Moduli Wilo CIF: Modbus RTU, BACnet MS/TP

Specifiche tecniche

• Campo temperatura: 14 °F (-10 °C) a 230 °F (+110 °C)
• Alimentazione: 1~115 V o 1~230–240 V, 50/60 Hz (a seconda del modello)
• Grado di protezione: Tipo 2
• Raccordo flangia: 3"
• Pressione max esercizio: 145 PSI
• Classe isolamento: F
• Materiali: corpo in ghisa grigia (rivestimento catodico), albero inox, cuscinetto in carbone, girante in plastica
