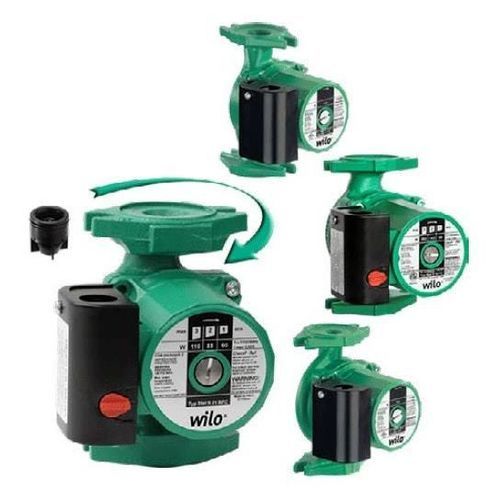

Circolatore RF Star series

Panoramica

• Adatte ad ogni posizione di montaggio con albero orizzontale; morsettiera in posizione ore 3‐6‐9‐12
• 3 velocità impostabili per l'adattamento del carico

Tipo costruttivo
Pompa di circolazione a rotore bagnato con attacco a bocchettoni. Versione RSL con collegamento per lo sfiato rapido. Velocità impostabile per l'adattamento delle prestazioni.

Applicazione
Impianti di riscaldamento dell'acqua di ogni tipo, impianti di circolazione industriali, sistemi per acqua fredda e impianti di condizionamento.

Equipaggiamento / funzionamento

• 3 velocità impostabili manualmente
• Sagomatura per la chiave fissa sul corpo della pompa
• Motore autoprotetto, non richiede nessuna protezione
• Entrata cavi su ambo i lati per un montaggio più semplice
• Attacco rapido con morsetti a molla per un facile collegamento elettrico

Chiave di lettura
Star-RS 25/4 — Star-RS (Pompa standard)
L — Collegamento per sfiato rapido
25 — Diametro nominale R1 del raccordo
4 — Prevalenza max. m

Dati tecnici

• Campo di temperature consentito: da -10 °C a +110 °C
• Alimentazione rete: 1~230 V, 50 Hz
• Grado di protezione: IP 44
• Diametro nominale del raccordo: Rp 1/2, Rp 1 o Rp 1 1/2
• Pressione d'esercizio max.: 10 bar

Materiali

• Corpo della pompa: ghisa grigia (EN-GJL -200)
• Girante: materiale sintetico (PP - 40% GF)
• Albero: acciaio inox (X40 Cr13)
• Cuscinetto: carbone impregnato di metallo

Fornitura

• Pompa
• Tenute
• Istruzioni di montaggio, uso e manutenzione

Opzioni

• Ventilation pump Star-RSL 25/6 con collegamento per ventilazione automatica
• Versioni speciali 25/4 e 25/6
• Lunghezza totale 130 mm (ghisa)
• Lunghezza totale 180 mm (bronzo rosso)

Caratteristiche / specificazioni tecniche

• Montaggio possibile in qualsiasi posizione con albero orizzontale
• 3 velocità selezionabili per adattamento del carico
• Motore autoprotetto integrato
• Morsetti a molla per collegamento elettrico rapido; entrata cavi su entrambi i lati
• Campo di temperatura del fluido: -10 °C fino a +110 °C
• Versioni di alimentazione rilevate sulla pagina: 1~115 V, 60 Hz e 1~230 V, 50/60 Hz a seconda del modello
• Grado di protezione IP44
• Raccordi disponibili: Rp 1/2, Rp 1, Rp 1 1/2
• Pressione di esercizio massima: 10 bar (140 psi indicato per specifici modelli)
