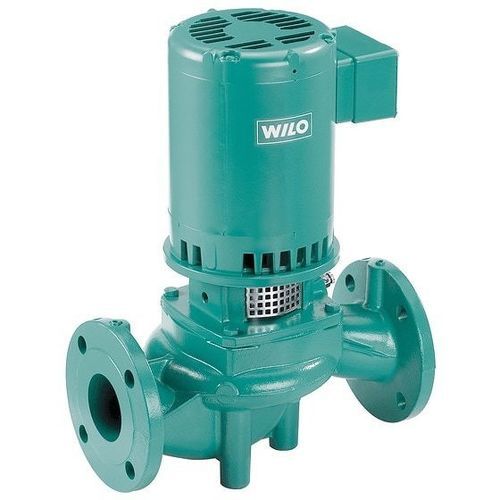

Pompa centrifuga VeroLine-IPL

ad acquacon motore elettricofissa

Descrizione generale
Serie VeroLine-IPL: pompe centrifughe in linea flangiate, monostadio con accoppiamento lungo e tenuta meccanica. Disponibili flange da 1,5" a 3" e motorizzazioni 2/4 poli. Portata max: 400 GPM; Prevalenza max: 65 ft.

Caratteristiche principali

• Diffusore d'aspirazione integrato (sui modelli maggiori)
• Basette della pompa forate e filettate per facile montaggio
• Flange ANSI Class 125 a faccia rialzata (250# opzionale)
• Prese per manometro 1/4" su aspirazione e mandata
• Anelli di sollevamento per movimentazione

Esempi di modelli (estratto)
Denominazione | Poli | Flangia nominale | Tipo tenuta | L0 | Potenza P2 | Codice
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

Progettazione
Pompa monostadio inline flangiata, accoppiamento lungo, tenuta meccanica; versione con rotore a secco per applicazioni motorizzate.

Applicazioni

• Impianti di riscaldamento ad acqua calda
• Climatizzazione e impianti ad acqua refrigerata
• Circuiti chiusi di raffreddamento
• Circolazione industriale
• Sistemi solari e geotermici

Equipaggiamento / Funzione

• Accoppiamento al motore tramite giunto monoblocco
• Motori Baldor in esecuzione NEMA disponibili
• Prese per manometro e punti di sollevamento di serie

Chiave di lettura
Esempio: IPL 1.25-21/50-2 = IPL (pompa inline) | 1.25 = raccordo in pollici | 21 = prevalenza max in ft | 50 = portata max in US gpm | 2 = numero poli (4 = 1750 rpm, 2 = 3500 rpm)

Dati tecnici

• Motori TEFC standard (ODP opzionale)
• Temperatura fluido: -10°C a 120°C
• Temperatura ambiente max.: 40°C
• Opzioni elettriche: 1~ 115/230 V; 3~ 208-230/460/575 V
• Flange: 1.5"–3" con prese 1/4" per manometro

Materiali

• Voluta in ghisa con rivestimento catodico
• Girante in materiale composito ingegnerizzato
• Albero stub in acciaio inox
• Verniciatura epossidica in due componenti

Costruzione

• Pompa centrifuga monostadio a bassa prevalenza in costruzione inline con tenuta meccanica
• Accoppiamento lungo per facilitare manutenzione
• Motori Baldor NEMA standard

Fornitura

• Pompa e motore (opzionalmente solo corpo pompa)
• Istruzioni di montaggio e uso

Specifiche tecniche (sintesi)

• Serie: VeroLine-IPL
• Portata max: 400 GPM
• Prevalenza max: 65 ft
• Flange: 1.5"–3" (ANSI Class 125)
• Tipo tenuta: Q1Q1X4GG (es.)
