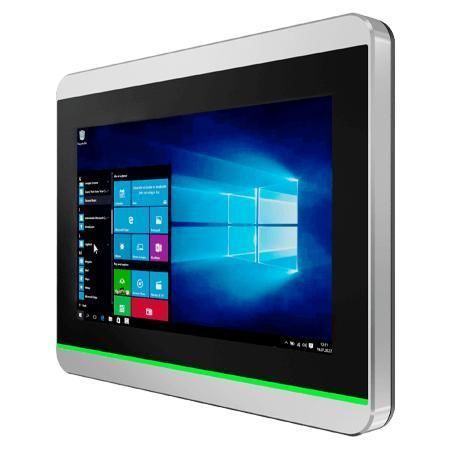

Panel PC con touch screen multitouch W07IP3S-PCT1AC-POE

con touchs creen capacitivo PCAP7"1024 x 600

Panoramica
Il Winmate W07IP3S-PCT1AC-POE è un Panel PC HMI da 7" della serie S con processore Intel® Pentium® N4200 (Apollo Lake). Progettato per il controllo macchine, l'automazione di stabilimento e postazioni operatore compatte che richiedono design sottile, funzionamento fanless e protezione frontale IP65. Le configurazioni includono supporto PoE PD, barra luminosa RGB, RFID HF opzionale e fotocamera frontale opzionale.

Caratteristiche principali

• Display 7" 1024 x 600 projected capacitive (PCAP) multi‑touch
• Processore Intel® Pentium® N4200 (1.1 GHz, boost fino a 2.5 GHz)
• Design fanless per funzionamento silenzioso e basso consumo
• Doppio controller Ethernet Intel® (una porta opzionale con PoE PD, IEEE 802.3at fino a 25 W)
• Barra LED RGB integrata (programmabile)
• Protezione frontale IP65, involucro IP22
• Fotocamera frontale 2 MP opzionale e lettore RFID HF 13.56 MHz opzionale

Dettagli prodotto
Il PoE PD semplifica l'installazione fornendo dati e alimentazione su un unico cavo, permettendo la gestione centralizzata dell'energia nelle installazioni HMI distribuite. L'involucro S‑series, circa il 35% più sottile rispetto ai panel PC tradizionali, presenta una superficie frontale piana facile da pulire. Il vetro P‑Cap è antigraffio e supporta multi‑touch a 4 punti. La barra luminosa RGB fornisce indicazione di stato a distanza e l'RFID HF abilita controllo accessi o identificazione operatore.

Specifiche di sistema

• Processore: Intel® Pentium® N4200 (1.1 GHz, burst fino a 2.5 GHz)
• Memoria: 4 GB DDR3L di base (8 GB opzionale)
• Storage: 128 GB SSD di base; opzioni 256/512 GB, 1 TB; 1 x M.2 2242 B‑key (SATA III)
• Controller Ethernet: 2 x Intel® Ethernet Controller (alcune varianti 2.5 Gbps)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 10 IoT Enterprise (64‑bit) opzionale; distribuzioni Linux opzionali

Display

• Dimensione: 7.0 pollici
• Touch/Vetro: Projected capacitive multi‑touch (PCAP), 4 punti
• Risoluzione: 1024 x 600
• Luminosità pannello: 320 nits (valori differenti indicati in altre sezioni)
• Contrasto: indicato 1000:1 (alcune fonti variano)
• Angoli di visione: 75/75/75/70
• Area attiva: 153.6 x 90 mm

Meccanica

• Dimensioni: 189.4 x 145.4 x 39.8 mm
• Cut‑out: 175.5 x 131.5 mm
• Peso: ca. 1.0 kg
• Montaggio: wall mount standard; VESA opzionale
• Cupola: metal housing

Ambiente

• Umidità di esercizio: 10% a 90% RH, senza condensa
• Temperatura di esercizio: 0 °C a 50 °C
• Temperatura di stoccaggio: -10 °C a 60 °C (alcune fonti indicano -20 °C)
• Indice IP: frontale IP65, globale IP22

Certificazioni

• CE
• FCC

Porti I/O e espansione

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 2 x RJ45 (alcune varianti 2.5 Giga); una porta opzionale PoE PD (IEEE 802.3at, 25 W)
• Audio: 1 x speaker
• Video: HDMI 1.4 opzionale
• Espansione: 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Alimentazione: 1 x 12V DC tramite morsetto 3‑pin

Alimentazione

• Tensione: 12V DC standard; configurazioni 9–36V opzionali
• Adattatore: 12V 50W indicato
• PoE: PoE PD conforme IEEE 802.3at (fino a 25 W)

Accessori

• Inclusi / disponibili: adattatore 100–240V AC→DC, cavo di alimentazione, adattatori morsetto, cavi open‑wire, viti VESA
• Opzionali: VESA desk stand, kit montaggio mural front side, kit staffa VESA

Specifiche tecniche

• Modello: W07IP3S-PCT1AC-POE
• Brand: Winmate
• Processore: Intel® Pentium® N4200 (fino a 2.5 GHz)
• Memoria: 4 GB DDR3L di base (8 GB opzionale)
• Storage: 128 GB SSD di base; fino a 1 TB opzionale (M.2 2242)
• Display: 7.0" PCAP multi‑touch, 1024 x 600
• Ethernet: Dual Intel® Ethernet (una porta PoE PD opzionale, IEEE 802.3at 25 W)
• Protezione frontale: IP65
• Cupola: metal housing, design fanless
• Dimensioni: 189.4 x 145.4 x 39.8 mm; Peso: ~1.0 kg
• Montaggio: wall mount default; VESA opzionale
• Sicurezza: TPM 2.0
• Certificazioni: CE, FCC
